呼吸灯是随着数码产品新生的一种装饰LED电路,在手机、鼠标、电脑机箱,家庭灯具等等上可以看见。如手机上的呼吸灯,在处于电话短信或是处于充电的状态时,呼吸灯都会一亮一亮的,像人的呼吸一样有节奏,会给大家起到提醒的作用,好看又实用。
要制作这样一款呼吸灯其实非常简单,它的原理就是一个低频率的自激振荡器。以前大家对于自激振荡器的制作选择往往第一个想到的是由555电路完成,但除了555电路外,还有运放电路也能完成该功能。

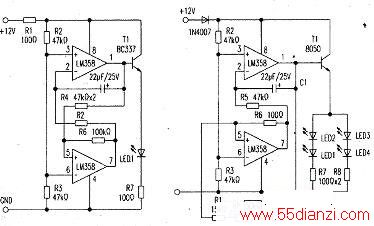

下左图是国外电路网站给出的呼吸灯电路,该电路只有一颗LED灯作指示,往往在某些场合不明显。下右图是根据下左图进行的改进电路,可以增加到4只LED。
根据上述的呼吸电路,由于是自激振荡的,其LED的闪烁是根据其振荡频率确定。因此这类呼吸灯不仅可以用作装饰美观,还可以用作夜晚的家庭小夜灯。
此处以下右图制作实例。电路接入12V电源后即可点亮,调节可调电阻即可调节LED的闪烁呼吸频率。
