一、电路仿真软件Multisiml0.1
电路仿真软件Multisiml0.1增加的功能有：自动化API接口、虚拟NIELVISll、NlELVlS仪器、增强Multisirn中的Nl、LabVlEW仪器、增加部分元器件数据库、扩展SpICe建模能力等。
MultisimlO.1提供了一个非常大的元器件数据库。其中包括来自领先制造商美国AD和德州仪器公司的大约300多个新元器件，这些元件包括运算放大器、比较器、模拟开关和电压参考组件；并提供原理图输入接口、全部的数模Spice仿真功能、-VHDL、Verilog设计接口与仿真功能、FPGA、CPLD综合、RF设计能力和后处理功能、梯形图仿真。该软件提供了23种以上虚拟仪器，可以直接通过虚拟仪器观察电路的运行状态。软件还提供500多个更新的组件以及最新的通用电力仿真部件，这些部件包括BLlck、Boost、Buck—Boost、PWM控制器。单片机仿真方面，Multisim10.1内含8051/8052met—aLink汇编和高级C51精简版编译器。无需像Proteus那样捆绑KeilC软件，目标程序直接就可在Multisim10.1内生成。
本文介绍的Multisirim10.1软件可以到下列网址下载试用版安装，免费使用30天：
http：||www.gorlgkong.corn/webpage/datum/200807/2008071814363100001.htm
二、彩灯仿真实验

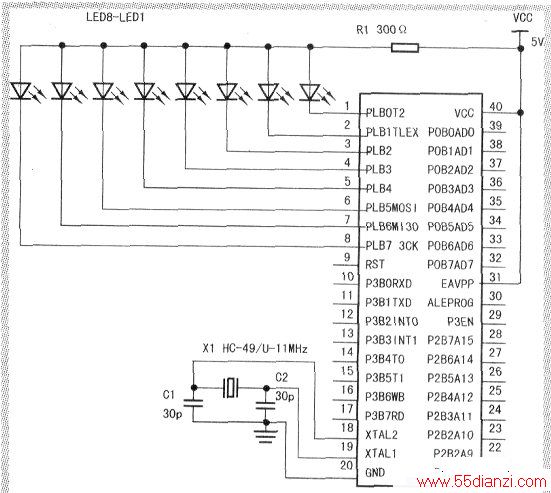

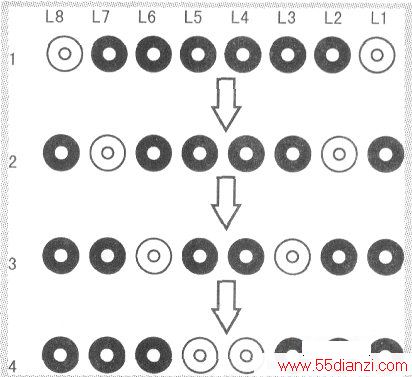

上图是我们要仿真的一个8位彩灯电路。在单片机P1端口外接有8个灯，要求初始时两端最外边上的一个灯亮，间隔约1s后，两个亮的灯往中间移一位；隔约1s再往中间移一位。等移到中间两个灯亮后，再延时1s后重复开始状态。按这样方式循环显示，即从状态1到4循环，如下图所示。
1．创建工作目录
为了便于查找和文件管理，我们专门为MultisimlO.1软件单片机仿真建立一个专用的存放空间(目录)。这一步可以不做，采用软件默认的目录。首先我们在F盘(或非C盘的其他驱动盘上)上新建一个工作文件夹，命名为"MCU__WorksPACe"。

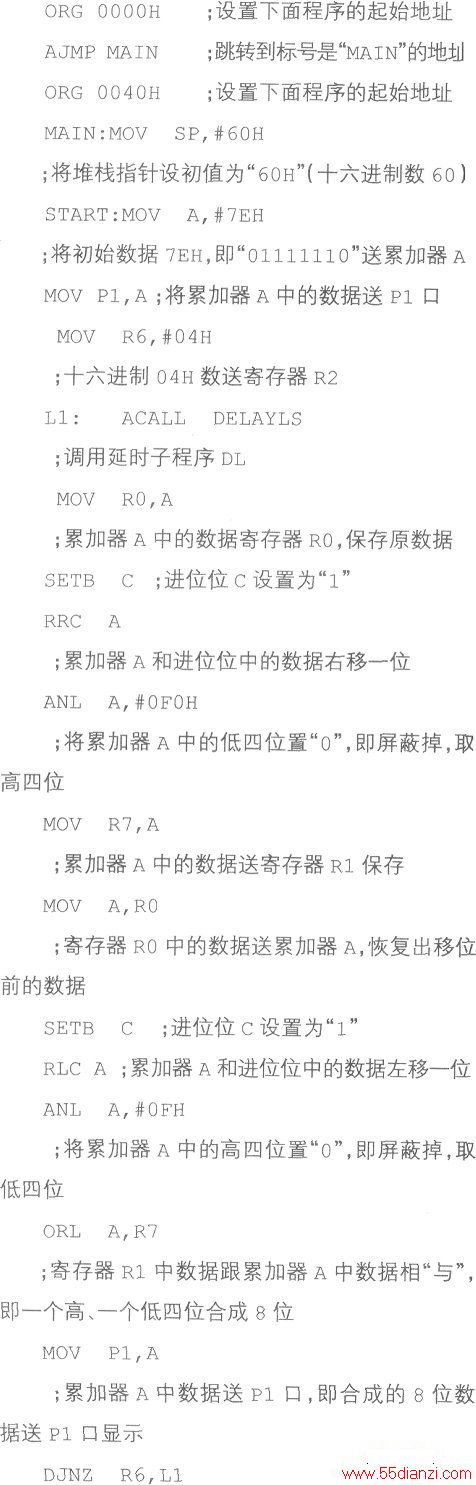

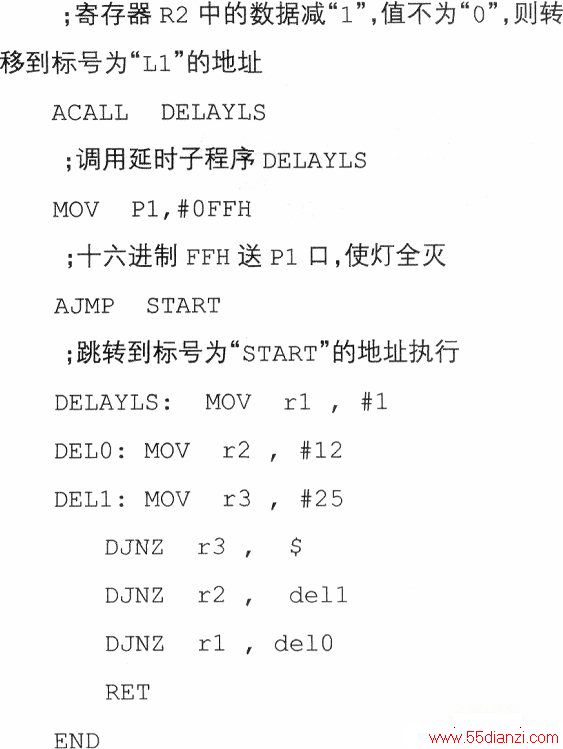

按照彩灯的控制过程，用记事本编写好源程序，并把程序命名为“彩灯”文件保存。演示程序及说明如下：
2．绘制仿真电路

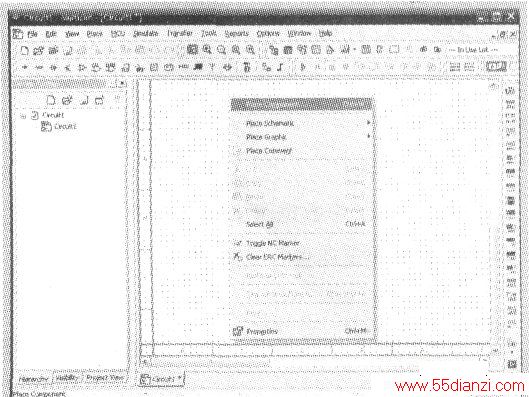

在“开始”一“程序”一"Nationallnstruments”→“CircuirDesigrlSuite10．1”下，鼠标单击“Multisirm10．1”。打开Multisim”10．1，新建一个电路。在工作空间内单击鼠标右键，在弹出如上图所示的对话框中选"Placecomlporlent”。

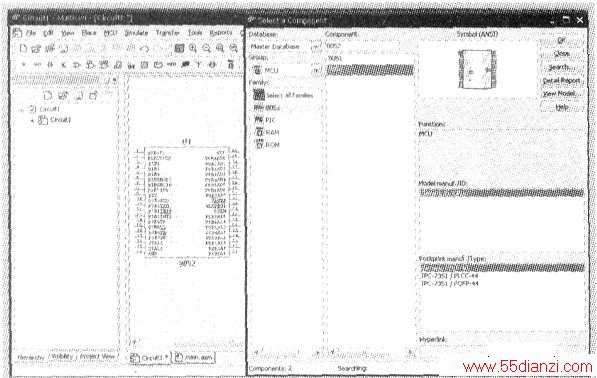

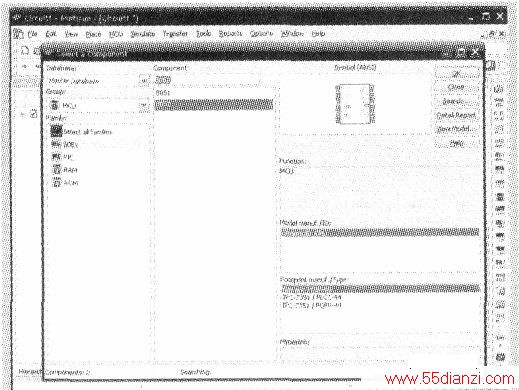

在如中图所示的"SelectaComponent”对话框中“Group'’中的“MCU”下点“805x'’，用鼠标双击在"Comlponent”中的"8052",，拖动MCU到合适位置。如下图所示，再次单击鼠标左键，固定元器件。

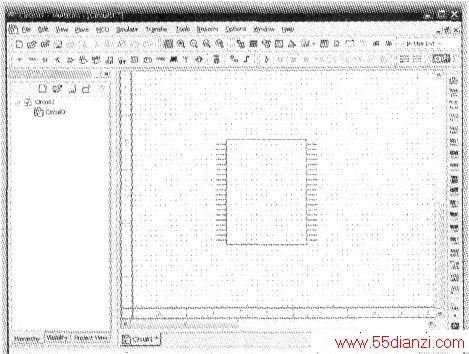

由于放置的是一块MCU，所以紧接着会弹出一个“MCUWizard(MCU向导)”，如上图所示，它要求我们分三步来完成MCtJ的设置。

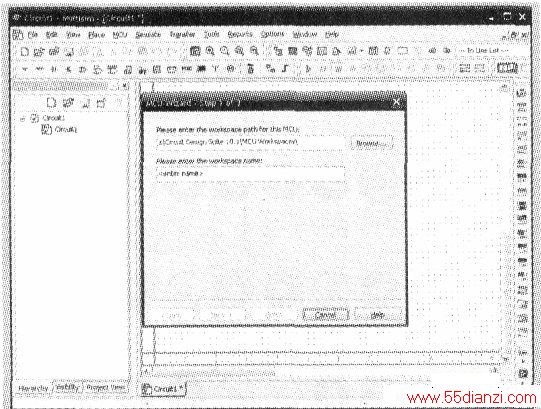

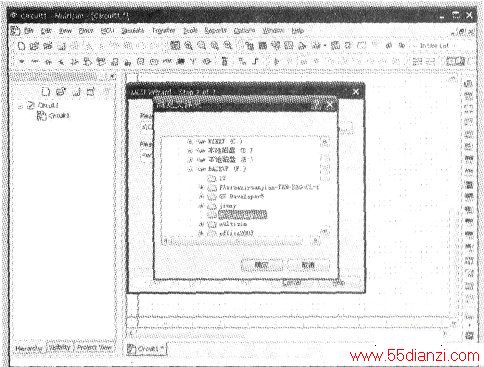

第1步设置工作空间。在上图中点"Browse"按钮．在“浏览文件夹”中找到我们建好的工作空间文件夹“MCU—WorksPACe'’，如中图所示。单击“确定”。再给工作空间命名，如下图所示。这样完成了第一步设置，单击“Next”按钮进入第2步。

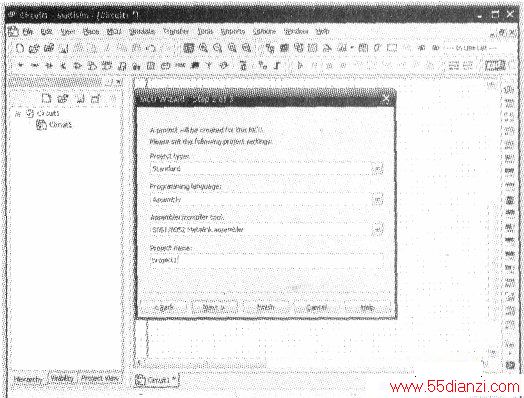

第2步创建项目。在下图所示对话框中，通常我们只需选择源程序编程语言是C语言还是汇编语言。即“Programming language”下的文本框。若需要的话可以修改项目名称，即“Project name”下的文本框中的内容。完成后单击“Next”按钮进入第3步。

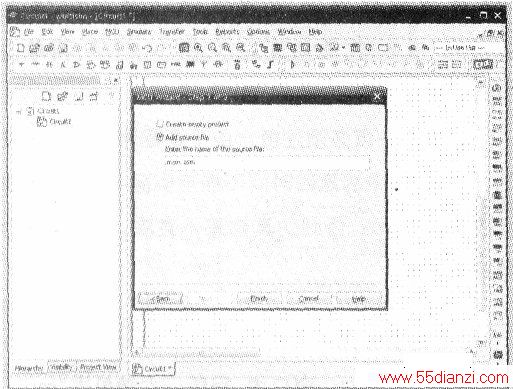

第3步是添加源程序文件。在上图所示对话框中，单击“AdDSOurcefile”前的单选框。并在下面的文本框中给源文件命名，通常我们采用默认的文件名。完成后点“Finish”按钮结束设置。如下图所示。把电路保存为“YS—Circuit3”。
接着逐一放置其他元器件。各元器件在库中的位置如下：
单片机在“Group”中的“MCU”下“805x”。在“Component”中选“8052”；晶体振荡器在“Group”中的“Misc”下“CRYSTAL”，在“Component”中选“HC一49／U一11”；电容在“Group”中的“BasIC”下“CAPACITOR”，在“Component”中选“30P”；电阻在“Group”中的“Basic”下“RESISTOR”，在“Component”中选“300Q”；发光二极管在“Group”中的“Diodes”下“LED”，在“Component”中选“LED—red”；电源在“Group”中的“Sources”下“POWERSOURCES”。在“Component”中选"VCC'’和“GROUND'’；全部元器件放置完后，点“Close"关闭"Select a Coponent”对话框。

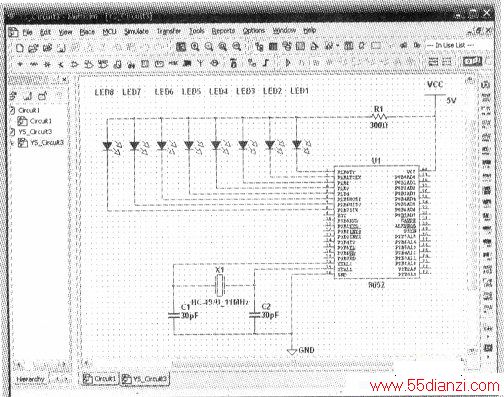

连线完成后如下图所示。单击“存盘”按钮保存。
3．添加源程序
单击“mlan．asm”标签页，打开源程序文件，如上图所示。在图中光标位置将编制好的源程序“流水灯”添加进去，如下图所示，再单击“存盘”按钮保存。
