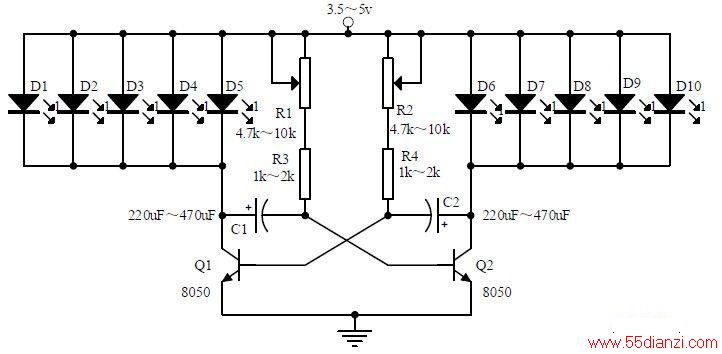

广告彩灯制作电路图
说明：
1、每个8050 三极管可以驱动十二个到二十四个发光二极管。如果Q1、Q2 改成9013，则驱动的发光二极管数量减半。只有相同发光电压(不同颜色的发光电压一般不同)的发光二极管才可以并联使用。可以将发光二极管接成需要的图案，表达设计者的意图。
2、彩灯闪烁的周期是：T=0.7×(R1+R3)×C2+0.7×(R2+R4)×C1 根据闪烁快慢要求选择R1,R2,R3,R4,C1,C2 的参数。调节电位器R1、R2 的大小，可以改变闪烁速度。
3、电压过高会烧坏发光二极管。工作电压从3v 开始调大，当提供的电源电压高于5v 后应当串入一个2.2～27 欧姆的电阻作为限流电阻，以免烧坏发光二极管。
