DIY广告彩灯电路

　　一、工作原理
　　

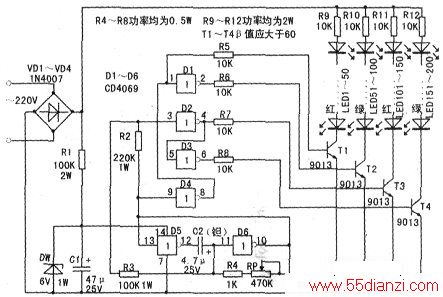

　　该广告彩灯电路是以常见的六反相器( CD4069)和部分晶体管为主要元件制作而成，可以控制4路发光二极管（每路50只左右）闪烁发光，具体电路见下图。该电路主要由以下几部分组成：
　　
　　1．振荡电路（由CD4069中的D5、D6、电阻R3、R4、电容C2及可变电阻RP组成。
　　
　　2．LED驱动电路由电阻R2、R5~R8、CD4069中的D1~D4及三极管T1~T4组成。
　　
　　3．显示电路由电阻R9～R12、发光二极管LED1～LED200组成。工作原理：接通电源后，220V交流电压经VD1~VD4整流后得到约与市电电压相近的直流电压。该电压一路直接送往LED显示电路，另一路经R1限流降压、DW稳压及C1滤波后得到6V直流电压，为CD4069提供工作电源。在CD4069通电后，其中的D5、D6、电阻R3、R4、电容C2及可变电阻RP构成的多谐振荡器开始工作，CD4069输出方波低频振荡信号。此低频振荡信号经CD4069中的DI—D4反相后，分别经R5~R8加至三极管T1~T4的基极，使T1、T3与T2、T4交替导通。于是红色发光二极管组LED1～LED50、LED101~LED150与绿色发光二极管组LED51_LED100、LED151—LED200分别交替导通点亮，从而显示闪烁发光的效果。调节可变电阻RP，可改变振荡器工作频率，即改变交替闪烁发光的快慢。

　　
　　二、安装调试
　　

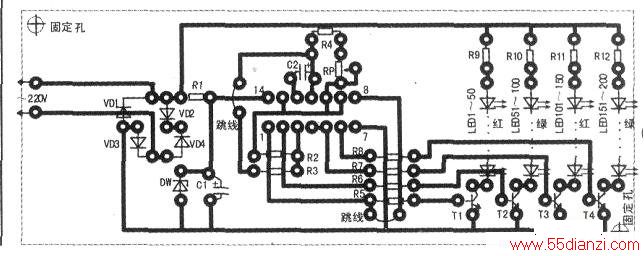

　　整个电路可安装在如下图所示的印板上，可通电调节RP，使闪烁频率满足要求，然后再将RP换成固定电阻即可。若要组成的图案或文字较多，觉得200只LED数量不够．可在三极管T1~T4的集电极回路中再分别并联一组LED（即LED达到400只）。当然也可再安装一个此电路，然后再并联起来使用，使广告彩灯板正、反两面均可显示。为防广告彩灯板在室外长期遭风吹雨打而损坏。在调试完成后，应将广告彩灯板和电路印板装入正、反面均镶有玻璃的铝合金框内。
