声控电灯电路设计与制作

介绍一款灵敏声控电子开／关的电灯，它以击掌声作为检测信号，每击一次掌，电灯就点亮；再击一次掌，电灯就熄灭，如此循环。
    一、原理

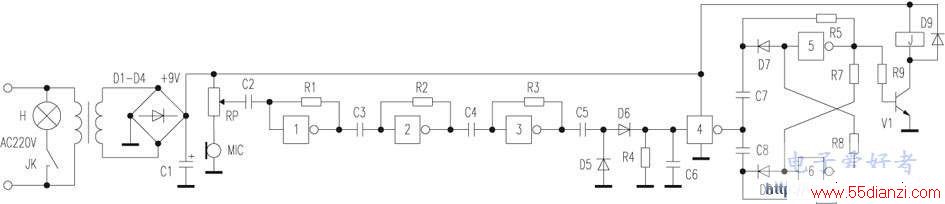

     电路见附图。本电路使用一片六非门集成电路ＣＤ４０６９，其中门１、门２、门３和Ｒ１、Ｒ２、Ｒ３组成三级信号放大器。每击一次掌，掌声被驻极体话筒ＭＩＣ检拾，经ＲＰ调节灵敏度后，由后续三级放大器进行信号放大，再经Ｃ５、Ｄ５、Ｄ６、Ｃ６检波，获得直流控制电压，此电压经门４反相后，再控制后续双稳态电路翻转。双稳态电路由门５、门６和周围元件组成，其翻转电平为负脉冲。当无击掌触发信号时，门４输入端经Ｒ４接地为低电平，则门４输出高电平，双稳态电路不翻转。当有击掌触发信号时，门４输入端为高电平，则门４输出低电平，此负脉冲下降沿使双稳电子开关翻转。假设前一时刻门５输出低电平，ＶＴ截止，则此时门５输出高电平，ＶＴ饱和导通，继电器得电，其常开触点ＪＫ吸合，接通电灯回路，电灯Ｈ发光。此时，Ｃ６所检波的控制电平经Ｒ４逐渐泄放，门４再次输出高电平。当再击一下掌时，门４输入端再次检出高电平，则门４输出低电平，此负脉冲下降沿使双稳态电子开关再次翻转，门５输出低电平，ＶＴ截止，ＪＫ跳开，电灯Ｈ熄灭，如此循环，实现了用击掌声对电灯的开和关控制。
    二、元件选择
    门１～门６为ＣＤ４０６９，Ｄ１～Ｄ９为１Ｎ４００１，Ｃ１＝２２０μＦ，Ｃ２＝Ｃ３＝Ｃ４＝Ｃ５＝０．０１μＦ，Ｃ６＝０．０２μＦ，Ｃ７＝Ｃ８＝０．１μＦ，ＲＰ＝１５ｋΩ，Ｒ１＝Ｒ２＝Ｒ３＝１ＭΩ，Ｒ４＝２ＭΩ，Ｒ５＝Ｒ６＝４３ｋΩ，Ｒ７＝Ｒ８＝１０ｋΩ，Ｒ９＝１ｋΩ，ＶＴ为９０１３，继电器为ＪＺＣ－２１Ｆ，ＭＩＣ为小型驻极体话筒。

                                                                    ?
