适用初学者制作的声控电灯

　　一、工作原理
　　

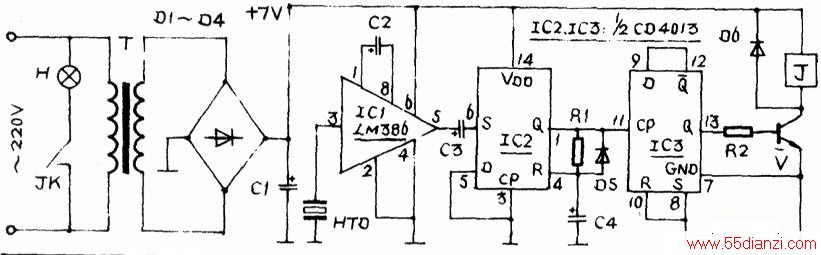

　　220V交流电经变压器降压，Dl—D4整流，Cl滤波，获得+7V直流电压。本电路具有声控集成电路的三个组成部分：放大，整形和双稳态开关。这里使用两片集成电路，IC1为音频功率放大器LMB86，用于放大压电陶瓷片HTD拾取的击掌声信号，并由其第5脚输出。IC2,和103各为双D触发器CD4013中的—个D触发器。102组成单稳态电路，用于对LM386输出的声信号脉冲进行整形，单稳时间由Rl和04确定，使得每击掌—次，IC2的第1脚只有—个稳定的高电平脉冲输出。103组成分频器电路，可作双稳态输出。当11脚输入第—个脉冲时，13脚输出高电平，使三极管V饱和导通，继电器得电，其常开触点JK吸合，点亮电灯。当11脚输人第二个永冲时，13脚输出低电平，v截，电灯熄灭。当11脚输入第三个脉冲时，13脚再次输出高电平，电T亮，如此循环。也就是说，每击一次掌，电灯L就点亮或熄灭—次，达到声控开关的目的。
　　
　　二、元件选择
　　
　　D1～D6为1N4007，Cl =220μF,  02=10μF,03= 04 =1μF,R1=5MΩ,R2= 1KΩ,V为9013，继电器可用工作电压为6V的任何小型继电器。IC1为LM386，IC2和IC3为一片CD4013。压电陶瓷片HTD加助声控效果更好。
　　
　　本电路对阻容件和工作电压都无严格要求，只要安装正确，无须调试即可投入使用。因使用了音频功率放大器LM386，使声控的作用距离可达五到六米。
