如果判别少量扬声器的极性是否一致，可用一壹流电源碰触扬声器的接线片，看纸盆运动方向是否相同，但对超小型扬声器看起来很困难。或将扬声器接到示波器上，用手指轻触纸盆，观察波形运动方向是否相同，但对有护罩的扬声器，此法也不适用。

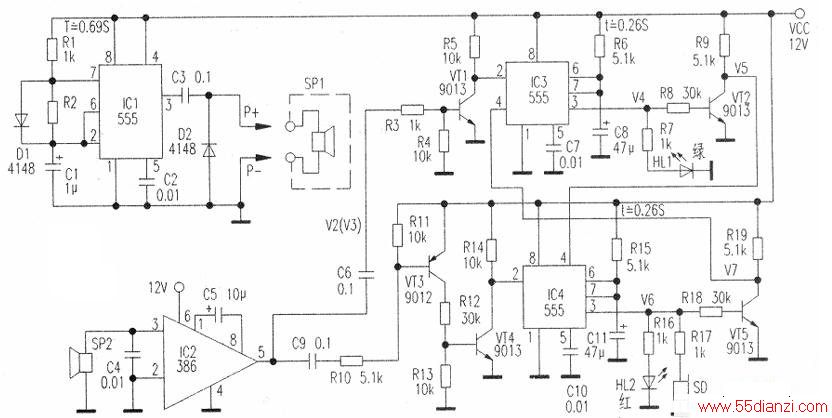

而这款扬声器极性判别仪无论对哪种扬声器均可适用，尤其在批量检测场合使用时比较方便，电路如下图所示。
本判别仪测试面板的后上方装有绿HL1、红HL2两只LED指示灯，扬声器SP2装在面板的背面，在面板装扬声器的位置处无须开透声孔眼，而是在面板上表面划上+图形表示SP2的所在位置。使用时左手将扬声器SP1纸盆朝下，放到+图形位置上，与面板下的SP2位置基本相对应，右手将两表笔P+、P-与SP1的两接线片相接触。
这时，如果绿灯HL1闪亮，表示极性正确；如果红灯HL2闪亮，盒内的音响器SD随之发出间断音响，则表示极性反了。
电路工作原理如下：图l中集成时基电路IC1、被测杨声器SP1等元件组成尖脉冲声激动发射电路，由SP1发射间隔T约为0.69秒[T=0.693(R1+R2)C1]的尖脉冲声信号，由于阻尼二极管D2的作用，使SP1的自由振荡余振波小得可以忽略不计，波形如右图中V1所示。
扬声器SP2接收SP1发出的尖脉冲声信号，转变为电信号后经放大器IC2放大(IC2⑤脚的静态工作电压Vos=VCC/2)，其输出信号波形如右图中V2或V3所示。如果V2为SP1极性正确时的波形，则V3为极性相反时的波形。波形中的第一个尖脉冲波为SP2接收到SP1发射出的尖脉冲的信号，后面波幅很快递减的正弦波形为SP2的自由振荡余振波。尖脉冲正或负的方向即代表了SP1极性的方向。如果IC2输出正向尖脉冲时，经三极管VT1放大倒相后在VT1集电极上形成负向尖脉冲，触发单稳态定时电路IC3，使IC3③脚输出时间约为0.26秒(t=1.1R6-C8)的高电平方波，周期由发射电路的T决定，波形如右图中V4所示，绿灯HL1闪亮，同时VT2集电极输出对应的低电平方波，如右图中v5所示，使单稳态定时电路IC4强迫置零，将余振波封死，红灯HL2不亮，音响器SD不响，表示极性正确。反之，如果IC2输出负向尖脉冲时，经VT3、VT4放大后，在VT4集电极上形成的负向尖脉冲触发单稳态定时电路IC4，使IC4③脚输出时间约为0.26秒(t=1.1R15xCll)的高电平方波，周期由发射电路的T决定，波形如右图中V6所示，红灯HL2闪亮，SD随之发出间断音响，同时VT5集电极输出对应的低电平方波，波形如右图中V7所示，使IC3强迫置零，将余振波封死，绿灯不亮，则表示SP1的极性反了。
如果制作两只以上判别仪时，SP2的极性和接线应相互一致。
