DIY砖瓦坏泥水份含量检测仪

　　砖瓦坯泥的水份含量多少对砖瓦坯的质量至关重要。若砖瓦坯泥的水份含量过多，压制出来的砖瓦坯不能码跺（会扭曲变形）。若砖瓦坯泥的水份含量太少，压制出来的砖瓦坯内部会有气孔或坯上有裂纹，烧制出来的砖瓦质量很差。
　　
　　且在压制砖瓦坯过程中阻力会明显增大，对驱动制坯机的动力设备来说，会增大它的功率输出，因此也是不经济的。下面向读者介绍的砖瓦坯泥水份含量检测仪，能快速检测出砖瓦坯泥的水份含量多少，若不合格，能马上发出声光报警，便于和泥工人在泥土搅拌机中适当增加或减少水量，从而使制坯机压制出来的砖瓦坯质量合乎要求。
　　
　　该砖瓦坯泥水份含量检测仪电路图见下图。主要由水份检测探头、稳压基准电源、电压比较器、开关电路及声光报警电路等组成。当将砖瓦坯泥水份含量检测仪的检测探头插入砖瓦坯泥中后，两只检测探头之间的电阻值将随砖瓦坯中的水份含量的高低而变化。若砖瓦坯中的水份含量在正常范围内时，双电压比较器(LM393)之一的IC2a正向输入端③脚电平高于反向输入端②脚电平，双电压比较器之二的IC2b正向输入端⑤脚电平高于反向输入端⑥脚电平，故它们的输出端①脚和⑦脚均输出高电平。
　　
　　所以，二极管VD1和VD2及控制三极管VT1均截止，使报警电路无法工作，导致发光二极管VL1、VL2不亮，扬声器BL也不能发声。
　　
　　若砖瓦坯中的水份含量低于正常含量的下限时，显然，两只检测探头之间的电阻值将较正常值偏大，使IC2a的正向输入端⑧脚电平低于反向输入端②脚电平。于是输出端①脚输出低电平，通过R4使红色发光二极管VL1点亮。同时二极管VD1导通，通过R6使控制三极管VT1基极因低电平而导通一声音集成电路IC3(KD9561)③脚获电工作一②脚输出音频报警信号一经R7加至放大管VT2基极一放大后信号由集电极输出一扬声器BL发出报警声一提醒和泥工人适当增加搅拌机泥土中水量。若砖瓦坯中的水份含量高于正常含量的上限时，显然，两只检测探头之间的电阻值将较正常值偏小，使IC2b的正向输入端⑤脚电平低于反向输入端⑥脚电平。于是输出端⑦脚输出低电平，经R5使绿色发光二极管VL2点亮。同时二极管VD2导通，经R6使控制三极管VTI基极因低电平而导通一声音集成电路IC3获电工作一扬声器BL发出报警声—提醒和泥工人适当减少搅拌机泥土中水量。
　　
　　该砖瓦坯泥水份含量检测仪所用元件参数见下图中所注。电阻R1~R8均用功率为1/2W的金属膜电阻，可变电阻RP1、RP2为1/2W实心可调电阻。电源开关采用拨动式扭子开关，BL采用直径2.5英寸永磁电动式扬声器，电源采用9V迭层电池。

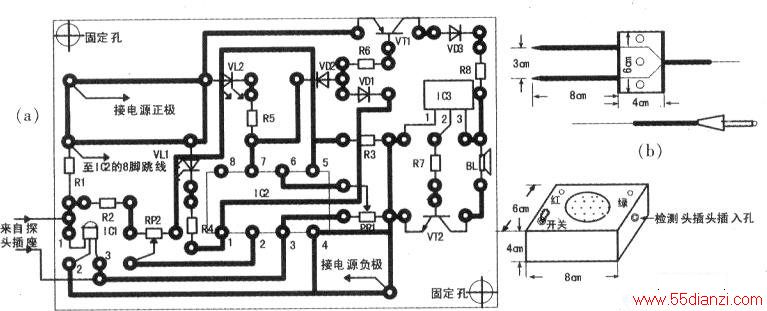

　　检测仪所用印刷电路板图见下图a，印板焊盘孔可用φ=0.75mm钻头钻成，水份检测探头用φ=8mm钢元条将前端锉尖按下图b所示尺寸制作，并在元条末端焊上多股软绝缘导线作为探头引出线。
　　
　　探头与机盒采用插头与插座连接方式，探头后面的压板采用5mm厚酚醛绝缘板。
　　
　　按下图b尺寸取两块，在每块板探头元条经过处，按比元条直径稍小尺寸事先起好凹槽，然后用中=3.5mm钻头在板上等距钻三个孔，再用φ=4mm螺杆穿过孔后套上螺姆将其固定。
　　
　　电路焊接完毕且检查无误后，即可进行调试。首先，将探头插入搅拌机搅拌好且水份含量正常的泥中（注：每次测量必须将探头金属部分全部插入被测试泥中，即使以后的例行检测也应如此，否则测量结果将误差极大），在泥土水份含量正常情况下调节RP1和RP2使两报警指示灯不亮，扬声器无声。再取含水量太少的泥，将探头插入其中，此时红色缺水报警指示灯VL1应点亮，然后，在泥中加入少量水并将水与泥揉匀，当泥中水份含量刚好达到正常范围的下限时，调整RP2使VL1刚好熄灭（需多次尝试）。
　　
　　接下来在水份含量正常的泥中，逐次加入少量水并将水与泥揉匀，当泥中水份含量刚好超过正常范围的上限时，调整RP1使绿色水过量报警指示灯VL2刚好点亮（也需多次尝试），至此，调试工作即告结束。调试工作结束后，整个印板电路及电池可装入长8cm、宽6cm、高4cm的绝缘盒中（绝缘盒可用厚5mm塑料板用粘接方式进行制作），扬声器、报警指示灯及电源开关固定在上盖面板上，用绝缘软导线与印板相连接，检测仪外形如下图e所示。至此，该砖瓦坯泥水份含量检测仪制作完成，可投入使用。
