廉价易作的温度控制仪

　　用两个普通的电气元件制成的温度控制仪表，造价低，控制温度准确，可用于ooc—300℃测控温范围内的介质（气体、液体或固体）温度。
　　

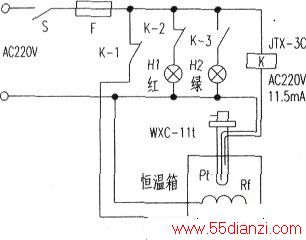

　　仪表工作原理如附图所示。
　　
　　图中：Pt是用于测量和控制温度的可调节式电接点玻璃水银温度计；K是JTX -3C型交流继电器。可将本温度控制仪表用于恒温箱的控制。比如恒温箱需要控制120qC，首先将电接点温度计Pt调节至120℃锁定。合上开关S，恒温箱电加热炉丝Rf通电加热，红色信号灯H1点亮，显示温箱升温。当温箱内的温度上升到120aC时，温度计Pt接通．电磁继电器K的吸引线圈通电吸合，其常闭触点K-1、K-2断开，电加热器Rf断电，停止加热，信号灯H1灭，H2亮，显示温箱处于恒温状态。当温度下降，温度计Pt断开，继电器K失电释放，Rf又通电加热……如此周而复始，使温箱的温度恒定在120℃设定值上。
　　
　　电子元器件选择：可调式电接点玻璃水银温度计Pt采用wxc-11t．0℃ ~300℃：继电器K采用JTX-3C，交流220V，吸引线圈工作电流11.5mA。该继电器具有三对输出转换触点，如果负载电流大，可将输出触点并联使用，可承载4kW的电加热器负载电流。
