4017特性测试电路

　　lC 4017是使用较广的十进制计数电路。内含译码器的5级约翰逊十进制计数器。计数器在时钟禁止输入为低电平时，时钟脉冲的上升阶段进位。在时钟禁止输入为高电平时，时钟脉冲被禁止。通过复位输入高电平，时钟输入能够独立地进行。
　　

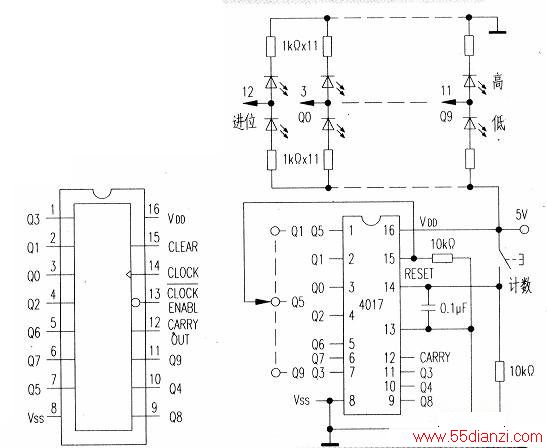

　　为检测所购4017和熟悉其特性，按照测试仪的电路组装了一台测试仪。
　　
　　其中，11对发光管分别表示进位和Q0－Q9输出端电位，高电位上管亮，低电位下管亮，高阻态时两管均发光。用按钮开关输入计数信号。
