CD4017应用电路——加重低音节拍器电路

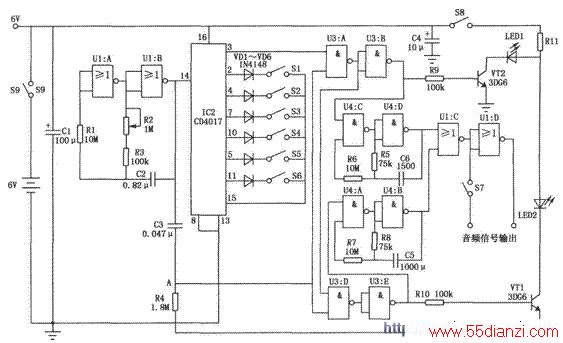

加重低音节拍器可以加重每一个节拍,也可用于加重第2、第3、第4、第6及第9个节拍的低音强 度。由于该节拍器选用了红、绿两种不同颜色的发光二极管,使其具有了光显示功能,红色发光二极管用作加重低音节拍的灯光指示,而非加重节拍则由绿色发光二极管指示,因此用户可以很容易地辨别出哪一个是加重低音节拍。加重低音节拍器的电路图如图所示。整个电路由4块CMOS数字集成电路组成。
