本仪器功能很多，能检测电话机ON-HOOK的电流（即漏电流或休眠电流）、振铃电路、OFF-HOOK时的Loop电流或电压（即DC阻抗）、双音频拨号号码及电池耗电电流。该机由LED显示；准确醒目，调整范围宽。Loop电流16—100mA连续可调、Loop电压45~62V、LeakerVoltage50—100V、BatterVolage1.5~12V范围内连续可调。

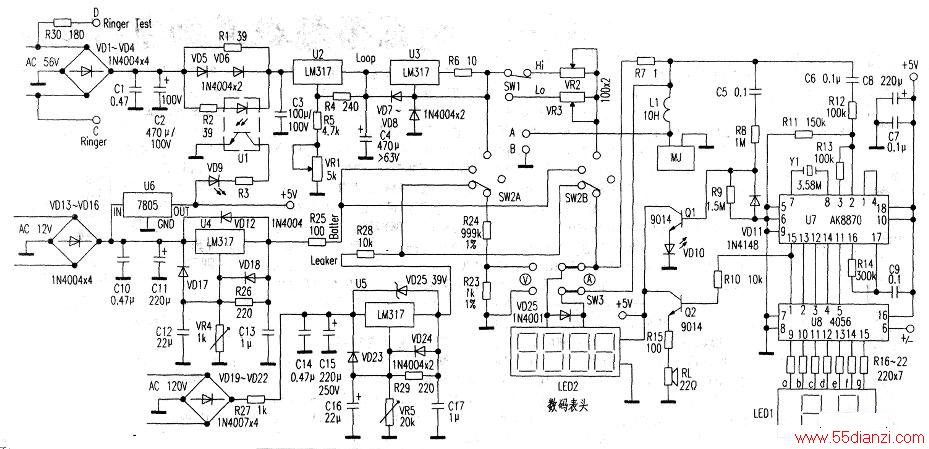

电路如图所示。56VAC电压经VD1~4整流，由C1、C2、C3滤波后，得到62V左右的DC电压。U2、U3、VR1、VR2、VR3调整电压和电流，R4、VD7～8保护U2、U30SW1是Loop电流转换开关。R1、VD5_6、R2、U1组成LoopOFF--HOOK时指示，可判断电话机能不能接通Loop线oU7、U8、LED1组成双音频解码、驱动和显示电路，能显示o~9及*、#12个所拨号码及符号，拨号时可由VD10和RL发光及发声，判断电话机拨号板及发号电路是否把音频信号送到T/R线上，也可通过VD10发光闪烁的次数判断脉冲信号及发号号码。Ringer信号由56V50Hz的AC电压经R30限流后取得。12VAC经VD13～16整流，CIO、Cll滤波后，由U4、VR4组成1.5~15V可调DC电压，VD17～18、VD12、R26组成保护电路，C12消除调整VR4时输出电压的波动0120VAC电压经VD19~22、C14—15整流、滤波后，由U5、VR5组成稳压调整电路，调整范围为50~IOOVDCo如果你要用150～200VDC测试电话机漏电电流，则适当调整输入电压与U5的外围电路即可，（编者按：U5采用LM317也许不可靠，可采用其他耐压更高的集成块）。
R23~24组成电压显示电路的取样电阻，调整R23、R24可调整电压显示精确度，R23、R24要使用精密电阻，减小测试显示误差。R7是电流显示电路的分流电阻，调整R7的阻值可改变电流显示精度。VD25是分压、分流二极管，保护表头oSW2是耗电、LeakerLoop回路的转换开关，SW3是电压、电流转换开关，Ql可放大Loop线上的双音频、脉冲信号和双音频信号。可通过VD10的闪动判断测试机有无故障。U6提供整机+5V工作电流。应当注意U8的⑥脚所接位置：当⑥脚接电源正极时，LED1为共阳极使用的；当⑥脚接电源负极时，LED1为共阴极使用的oMJ为电话线的插座。另外为测试时使用方便可在MJ线上并联两个接线柱，这样，测试Batter耗电时，，较为方便，也可两部电话机并联，同时检修发话、受话功能，如果你要测试Loop线正向、反向电压或电流以及Leak正向和反向的电流时，可在MJ座前增加一个转换开关，或把SW2稍加改动，做成_边测试拨号号码，一边测试Batter耗电或甩B8tter供电。
调试 试装完毕仔细检查确认无误后，用误差较小的数字表，接在A、B两端（即MJ两端）的接线柱上，通电，调整VR1使数字表与LED2显示的数字均为48V(Loop电压)，转换SW2到耗电挡位，调整VR4，使数字表LED2显示的数字在1:5~12v范围内，转换SW2到Leaker位，调整VR5，使数字表与LED2显示的数字为50～100V；然后将SW3置电流位，接一部电话机到MJ座内；把数字表串在回路上调整回路电流，改变VR2、VR3的阻值，使Loop回路有大电流H1=80mA和小电流L0=18mA。从热稳定性考虑，最好将U2、U3、U4、U6加上散热装置。电源变压器可使用多抽头的，以减小干扰。
