在使用三相交流电动机时，需要知道所连接三相电源的相序，若相序不正确，则电动机的旋转方向将与所需的相反，从而导致安全事故。本电路的功能为检测三相交流电源的相序，并在相序正确的前提下自动接通负载，若不正确则负载不工作。
一、电路工作原理

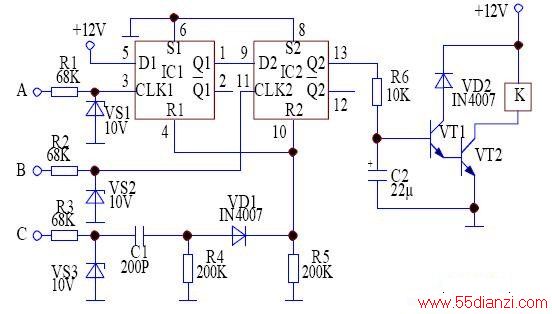

电路原理如下图所示。
三相交流电经过降压、整流后分别接入A、B、C三端，A、B两端分别经过电阻器R1、R2和稳压二极管VS1、VS2限幅、整形后送至IC集成电路的2个时钟脉冲信号端。
若相序正确（即A、B、C三相顺序出现正脉冲），则IC集成电路的1脚和13脚均输出高电平，使得VT1、VT2导通，继电器K线圈得电，K的动合触点闭合，用电设备开始工作。此时，C端通过电阻器R3和稳压管VS3向IC集成电路的复位端输出复位信号，1脚和13脚输出低电平，由于电容器C2上开始放电，使得三极管VT1、VT2继续导通维持继电器继续得电，负载正常工作，完成三相交流电一个周期的变化。

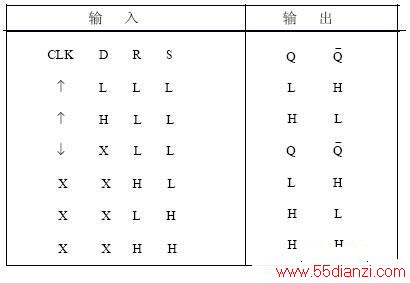

若相序错误，则使得13脚保持低电平，三极管VT1、VT2截止，继电器K的线圈失电，K的动合触点断开，用电设备停止工作（双D触发器功能表如附表所示）。
二、元器件的选择
三极管VT1、VT2选用S9013型硅NPN晶体管；IC选用CD4013型双D触发器集成电路；K选用JRX—13F型12V直流继电器；其它元器件无特殊要求，可按图上标示选择。
三、制作和调试方法
该电路的元件型号及数值已在图中标出，组装后无须调试即可使用。
