这款红外线三挡遥控调光开关．不仅简单易制，而且能与多灯头吊灯配合使用，由于亮度双向调节的(一个按键控制灯光变亮，另一个按键控制灯光变暗)，比单向循环的无级调光开关更加适用，并且电子式节能灯和荧光灯等电光源都可以作为它的负载。

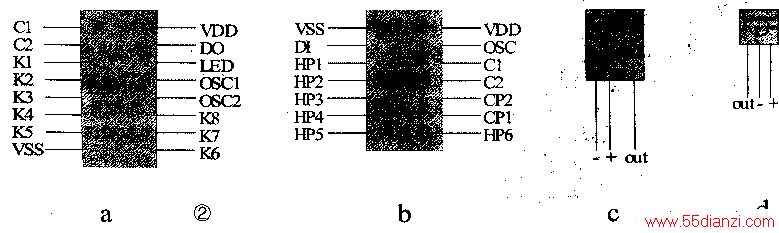

下图为红外遥控发射器部分电路．编码集成电路IC5选用BA5104，它的管脚功能见右图(a)。
其外围元器件与常规的红外线遥控发射器相同，这里不再详述。
下图为本遥控开关的接收电路，红外信号的接收和放大通过一体，化红外线接收头IC1进行，其封装引脚见右图c和右图d所示。接收电路中采用与BA5104配套的BA5204为译码IC(IC3)，其管脚功能见右图b。BA5104的1、2脚为用户码选择端，可悬空或接地。但要求BA5204解码IC的11、12脚也需对应悬空或接地，否则不能正确解码。
电路工作原理
R4和C3构成计数器CD40193的上电自动复位电路，确保在停电后再来电时所有灯处于熄灭状态。
当按下发射电路中的AN1(或AN2)时，Dll发射出的编码红外信号被IC1接收放大并整形后输出，但其输出信号与IC3规定的输入信号相位相反，因此IC1输出信号经IC2B构成的一级反相器反相后送入IC3的2脚译码，使IC3的5(或6)脚输出一个上升沿脉冲．该脉冲要经过IC2A、IC、2C、IC：2D相D1，D2，R2构成韵计数器计数范围限制电路才能送至可逆计数器IC4的计数输入端，以免造成三组灯由全开跳变至全关或由全关跳变至全开的现象发生。下面重点叙述可逆计数器IC4和计数范围上下限位电路的工作原理。从电路的复位状态算起，随着AN1 的按动，IC4的输出端2脚和3脚依次输出00，01，10，11四种状态，该四种状态经D3，D4，D5，D6和R5组成的译码器译码后在A，B，C三点输出000，001，011，111四种状态，再经D7，R6，R7送到三极管T1～T3，驱动可控硅BCR1～BCR3，实现三只(组)灯依次点亮。当IC4的输出端2脚和3脚输出11。即灯全亮时，该信号使IC2的11与非门脚输出低电平，10脚恒为高电平，切断了IC3第5脚加计数脉冲与计数器IC4之间的通路，此时再按下AN1也不起任何作用了。按AN2使IC4的输出端2脚和3脚减计数至00以后的减计数脉冲限制由IC2A和D1，D2，R2组成的或门来完成，其原理可自行分析。
下图电路中AN3和AN4是电灯手动开关，按动AN3后，计数器IC4置数端14脚得到高电平，输出端输出计数器的预置数(预置数由。IC4的15，1，10，9四脚的状态决定，在本例中只用到末两位数据，因此9，10两脚的状态任意(不悬空即可)，15脚和1脚状态与按下AN3后灯的状态见下表。下图电路中R10-R14是压敏电阻，用于保护可控硅免受电路中可能拙现的尖峰电压击穿。使用D10和D8两级稳压的目的是提高电路工作的稳定性。

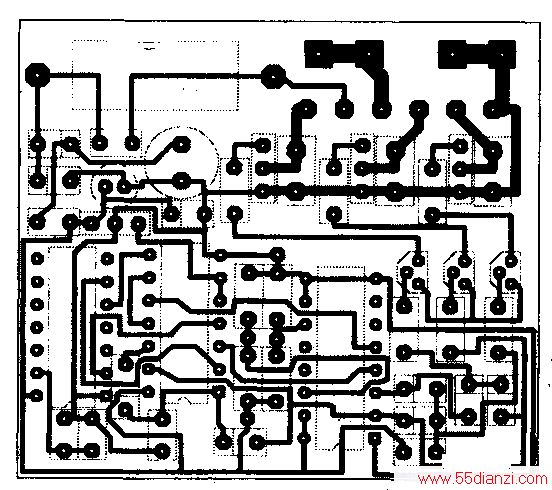

下图为该遥控开关接收电路的印刷电路板图，供参考。
元件的选用与电路的调试
电路中除IC1和IC2以外均为通用元器件。
发射与接收电路焊接好后就可以进行调试了。首先调试红外线发射电路，如无专业仪器，可将直流电压表接在红外线发射二极管两端．按下AN1或AN2，电压表读数如从零上升到零点几伏，说明发射电路基本正常。由于该电路元件数量很少，即使电路不正常故障也很容易排除。
接着调整接收电路(注意：由于接收电路与市电未隔离，须注意安全。如有条件应使用隔离变压器或在C5两端接12V直流电源进行调试)。接好电源．测量滤波电容C5两端电压。应为12V左右，滤波电容C2两端电压，应为5V左右。如电压不正常应重点检查稳压二极管是否接反或短路。按由前级到后级的顺序依次用电压表测量IC1输出端电压和IC2B输出端电压，此电压在按下遥控发射键前后应有变化。如果元件本身和焊接没有问题．那么IC3及其外围电路一般都会正常工作。断开电源，按原理图接上三只灯泡．接通220V电源。三只灯泡应全部处于灭的状态。将发射器靠近接收器．每按动AN1一次．灯泡应多亮一只，直到三只全亮．以后再按．AN1应无反应．按动AN2则变化情况相反。如不正常，检查IC4及上电复位电路和计数范围限制电路。如灯泡点亮后有发光不正常(暗或闪烁)的现象，说明该路可控硅因触发电流不够没有可靠导通，可适当减小控制极电阻以增大触发极电流。
如还不行则需更换触发电流小的可控硅。本遥控电路的遥控距离可以达到10m左右．在安装时需注意红外线接收头应避开直射的灯光或阳光．必要时在接收头上要加滤光片。
本电路经试用效果很好，如果读者有兴趣的话很容易把它改成使用电源变压器和继电器的电路．那么控制功率和可靠性都将有所提高。
