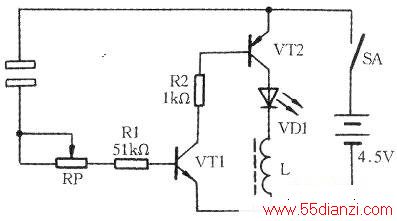

触摸开关电路是利用触摸传感器做成的,电路如下图所示。触摸片实际上就是两块靠得很近而又相互绝缘的金属电极,两极各有一根导线引出。将这两根线插到XS1的④脚和⑤脚中。在没有触摸它时两金属片间相互绝缘,其电阻为无穷大;如果用手指按在它上面,由于人体皮呋能导电,在两片金属间形成了一定的电阻,于是就有一点微弱的电流流过VT1的基极,经VT1、VT2放大后使发光二极管VD1被点燃。
