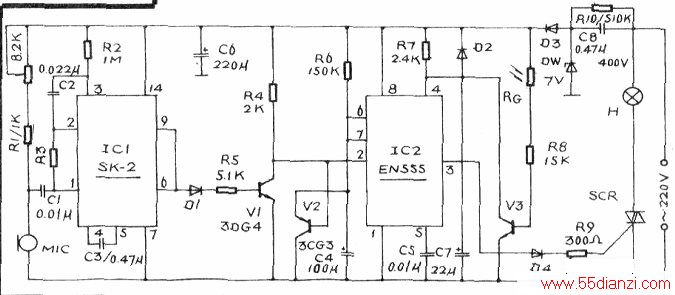

该开关电路以声控集成电路ICI(SK-12)和时基电路IC2(EN555)为核心构成,如图所示。
光控功能是直接利用IC2的脚④强制复位功能实现的。当光敏电阻RG置于强光源下(白天环境),由于RG呈阻值较小,V4得到一个较大的基流而导通。IC2的脚④为低电位,此时脚③亦为低电位,晶闸管SCR截止,灯泡H不发光。当光敏电阻RC处于弱光源下(夜间环境),其阻值很大,V3无基流而截止,IC2的脚④为高电位,此时IC2的工作状态受IC1控制。
当驻极体话筒MIC接收到声波时即变换为音频电信号,经C1耦合后送人IC1。经ICI放大处理后,由脚⑥、⑨输出高电平,再通过Vl触发IC2的脚②,使IC2的脚③输出高电平,触发SCR导通,灯泡H得电发光。经1.1R6C4延时后IC2翻转,输出端(脚③)电位由高跳变为低,SCR截止,灯泡H失电熄灭,从而达到声光双控节电之目的。
