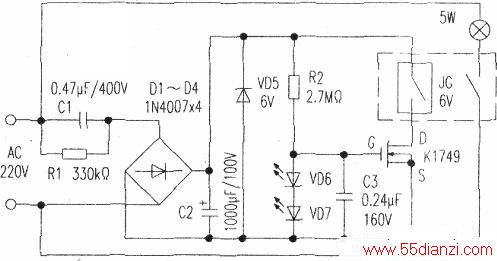

为安装方便，如附图所示的电路，将小功率三极管换成场效应管K1794。这是因为场效应管与三极管相似，但两者的控制特性却截然不同，普通三极管是电流控制元件，通过控制基极电流达到控制集电极电流或发射极电流的目的，需要信号源提供一定的电流才能工作，因此，它的输入电阻较低。场效应管则是电压控制元件，它的输出电流决定于输入电压的大小，基本上不需用信号源提供电流，所以，它的输入阻抗很高。此外，场效应管还具有开关速度快、高频特性好、热稳定性好、工作电流大、输出功率大等优点。利用这些优点，将6V微型继电器换成6V/2A继电器，由于输入阻抗很高，用2只光敏电阻串联来提高光控灵敏度。将光控开关盒子安装在单元路灯供电电表出线的相线上（注意自然光一定要照在光敏电阻上），就这样一只光控开关，可控制整个单元的电子式节能路灯，楼道亮丽工程，显示小区人气旺，更有活力。
