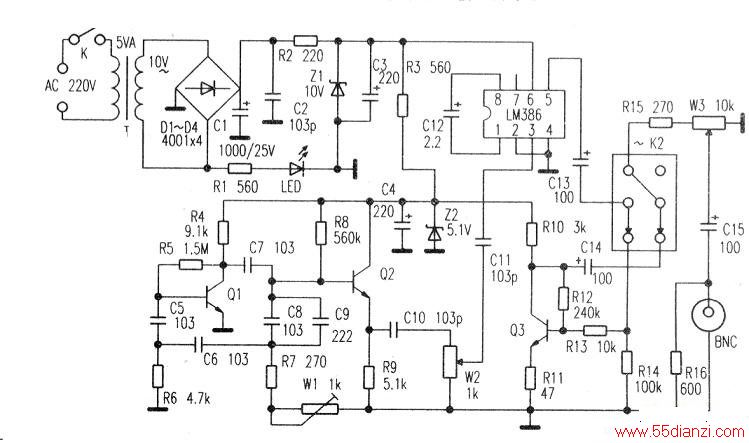

该信号发生器的特点是：输出幅度从0～3Vpp之间连续可调；振荡频率及幅度稳定；谐波失真≤1%。电路工作原理如下：Q1、Q2及相关元件完成正弦振荡，振荡信号经微调电阻W2分压后进入IC (LM386)的③脚，经lC内部放大后从⑤脚输出。当转换开关K2倒向“正弦波”(～)位置时，1kHz的正弦波信号经电阻R15和电位器W3调整幅度后，再经C15耦合由BNC插座输出；当K2倒向“方波”位置时，LM386的⑤脚输出lkHz正弦波信号经Q3波形变换后，从Q3的集电极输出占空比为4:1的1kHz方波，同样经W3调整幅度后由BNC插座输出。
调试时将BNC插座接示波器的Y输入插孔，微调W1，使示波器显示出波形。如波形有“切丁页”现象，则微调W2，使屏幕出现完好的正弦波。然后将BNC输出接至数字频率计，再微调WI，使振荡频率为1kHz±10Hz。若微调Wl达不到1kHz±10Hz的要求，则可改变C9容量(C9的容量加大频率降低，反之频率升高)，再微调Wl，使之合格。
图中Q1、Q2、Q3用C1815或C9018均可。振荡部分C5～C9用涤纶电容。其他元件参数见图所示。
