入侵报警器的设计与制作

　　

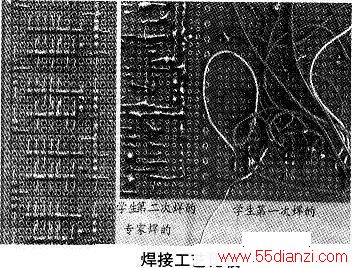

　　2，用数字万用表进行运放直流工作点的检测
　　
　　测量交流特性之前必须保证直流工作点正常。对于单电源5V的LM324来说，只有①、⑦、⑧脚输出电压在电源一半左右才能正常工作。实际量电源是4.8V，输出电压约2.4V。如果不是，肯定电路有问题。到底是输入端断路还是输出端有短路，最迅速的检测方法是短路①、②脚测①脚，短路⑥、⑦脚测⑦脚，短路⑧、⑨脚测⑧脚。以①、②脚为例，测①脚为3.5V(高)，短路①、②脚测①脚为2.5V，不用查③脚，测②脚电压，如读数为0.17V，测R5两端：0/0.17证明C2短路。如短路①、②脚测①脚仍为3.5V，先不用查②脚，测③脚电压，读数为4.9V，可能R3开路或Cl短路。测试原理是，短路①、②脚意味着100%反馈，将运放接成跟随器，能跟随是一种情况，不能跟随或跟随错误是另一种情况。很快就把故障范围缩小到几个元件内。
　　

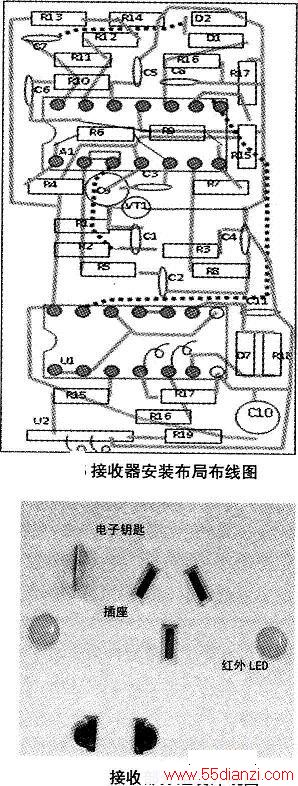

　　3．用数字万用表交流挡测量接收放大器
　　
　　先将发射管紧对着接收板的y'ri，逐步移远。测①、⑦、⑧脚输出电压，应该逐级变大。当然达到ACl.5V后不能继续加大是正常的。如果某一级放大不足，应检查电容器（因为直流工作已经正常，电阻没有问题）。例如，C2虚焊或容量太小，第一级放大就不能达到19倍。
　　
　　4．交流自激问题的解决
　　
　　关闭发射，一旦测出输出端常有ACl.5V，就是自激。如果发生自激，检查电源退耦电容C9接好没有？Rll/R12是否大子27布线是否太乱？实在不行，只能一级一级地拆。交流自激是放大器最难解决的问题。设计单级放大倍数过大、放大级数过多是主要原因，、笔者先前曾设计成放大7000倍，结果发生输出总有信号的问题，用示波器观测，是一种噪声干扰经过选频，正好SkHz过来了，不像自激又类似自激。最后将发大倍数降到3000倍就好了。这次设计的放大倍数为2000倍，是很保险的。有一次我将发射器和接收器共用一个5v电源，自激问题一直找不出来。后来将发射器单独供电就解决r。
　　
　　三、供电问题
　　
　　报警器需要长期接入电源，因此必须考虑发热、体积和节能等问题。
　　
　　小功率变压器效率低，体积较大，优选用类似手机充电器那样的小功率开关电源作为接收电源，而且有现成的手机线充可以用。发射部分电流消耗是恒定的，一旦调好与人接触少，可以考虑电容采用降压方案（调试要注意安全）。用0.22μF630V耐压的电容降压、桥式整流及9VO.5W稳压管稳压共三个元件就可以了。有经验的设计者往往会在0.22uF电容上并联一只1MΩ的泄放电阻，串联一只O.5WlOOΩ的限流电阻。
