图中DTMF编码器采用CSC5087,它根据不同的按键产生一组双音频信号，CCITT（国际电报电话咨询委员会）规定了按键与高、低频组的组合。例如，按下"8"键，发出DTMF信号频率为fL=852 Hz、fH=1 336 Hz.DTMF译码器为SC8870解码器，它将每一个DTMF信号译成一个4位二进制代码输出，16个DTMF信号分别对应0000~ 1111共16个二进制代码。
例如，对CSC5087送出的fL=852 Hz、fH=1336Hz的DTMF信号，SC8870译码后输出"1000"代码，对应按键"8"。
振铃检测电路：当有电话打入时，系统判断振铃的次数，达到预定的次数而电话仍没摘机系统将自动摘机。将电话振铃信号通过光电耦合器TP521输入到AT89C52的TO脚，进行计数，接到振铃信号时，若连续振铃10次后，用户还没有摘机，则自动转到远程语音报警系统，CPU置"1"相应引脚输出信号实现自动摘机功能。若在10次振铃中，主人接通电话，则控制器不响应，这样，就使得控制器与电话互不干扰。摘机后，检测MT8888输出的双音多频信号，又读出用户发来的远程信息，实现远程通信与控制功能。
图6振铃检测与模拟摘机挂机电路
自动摘机挂机：自动摘机是远程报警和接收电话的前提。程控电话交换机判断电话线路是否摘机的根据是回路电流突然增大到30 A左右则认为电话已经摘机，本电路就是据此而设计的。当有报警信号或者外界有电话打人，需要系统摘机接通电话时，单片机P1.7口变高电平，使NPN三极管5551导通，继而5041接通，从而电话回路被接通，实现了自动摘机。当P1.7口变低电平时系统实现挂机。
3.5拨号电路
拨号电路是利用MT8888可实现DTMF的收发和信号音的判断功能。当要发送DTMF信号时，将MT8888设为DTMF发送模式，单片机会把电话号码的每一位发送给MT8888,转变成对应的DTMF信号发送到电话线上，实现自动拨号。各数字对应的双音多频信号如表1所示。

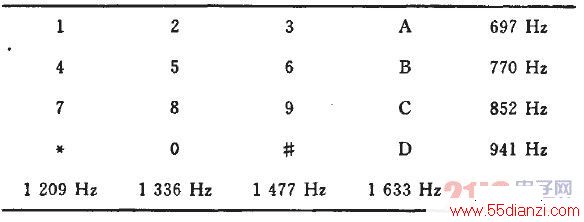

表1数宇一信号频率对照表
www.55dianzi.com
在选择突发模式的情况下，每发送一个电话号码，MT8888都可以给单片机产生一个中断信号。图7中的DO~D3接AT89C52的P1.0~P1.3.MT8888的
端与AT89C52的TO连接，端输出同TONE端输入的正弦波一一对应的方波，记方波的个数即可判断各种信号音。当判断信号音时，MT8888设置为信号音判断模式（CALL模式），然后启动TO计数器对端输出的信号进行计数，因为回铃音为1 s通4 S断的信号，所以记数时间为5 S,又因为拨号音为450 Hz连续信号，忙音为0.35 S通0.35 S断，如果计数值为350~550（450*1=450）则为回铃音，2 150~2 350（450*5=2 250）为拨号音，计数值1 025~1 225（450*5/2-1 125）为忙音，催挂音为连续的950 Hz的正弦波，所以记数值大于4 000.记数值的范围可以适当调整，本文采用了上下100个误差。

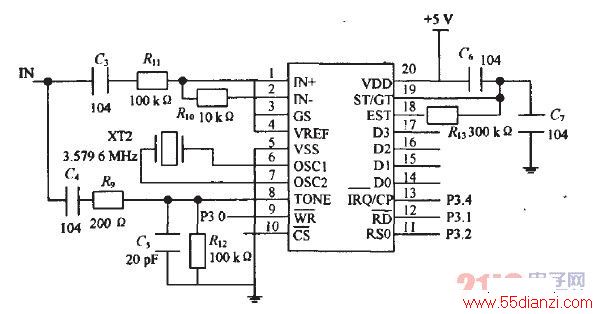

图7拨号电路原理图
3.6语音电路
语音电路在报警系统中录制和播放用户所要报警的语音信号，这些语音信号可由用户自己预先录制并能随时修改。语音电路主要由单片机89C52和数字音频录放芯片ISDl420构成，原理图如图8所示。
工作原理为当远程语音智能防盗报警系统检测到有人非法闯入时，报警系统发出报警信号，同时单片机通过串行通信数据总线P3.0、P3.1与语音合成芯片ISDl420进行串行通信，控制ISDl420的语音合成（把事先已从外部人为录入的相关单字进行组合）并输出，经三极管放大并经桥式电桥整流后送到电话线上，经交换机交换转接后送至指定话机或手机。

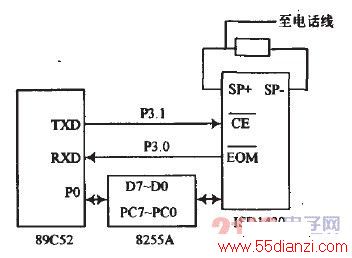

图8语音电路原理图
4结语
本文所设计的基于AT89C52的远程智能语音防盗报警系统利用程控电话网做传输媒体，在出现紧急情况时能及时通知当事人，即便其不在现场附近，也能自动呼叫报警。相比普通的报警系统，本系统将重点放在远程智能语音防盗报警上。另外，通过对其输人端口的扩展，可以组成火灾报警、煤气泄露报警等多功能报警系统，具有重要的现实意义和推广价值。
