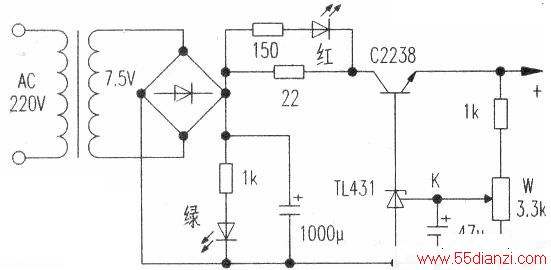

该充电器在电池未充满时以近似恒流方式工作，当电池达到4.5V后，即以恒压断续充电保持端电压在4.15—4.2V之间。该充电器电路如下图所示。
本电路粗看似乎与串联型线性稳压电源相同，但实际上该电路工作于脉动状态，其关键就在于将高精度稳压器TL431接成比较器。我们知道TL431的控制极K端实际上是比较器的一个输入端，而比较器的另一输入端已被内电路接成2.5V的基准端（由于器件离散性，该基准电压并不都在2.5V，有小范围偏差）。当本电路输出的“+、一”端接上待充电池后，低于4.15V的待充电池电压经1kΩ电阻和3.3kΩ电位器分压后低于2.5V时，TL431就呈现截止状态，则三极管C2238饱和导通，由22Ω电阻限流的约200mA电流供电池充电。当电池电压充至4.15V时，TL431的K端达到2.5V，TL431比较器翻转，将三极管C2238的基极电位钳定在2.5V。故三极管C2238因发射结反偏而截止，停止对电池充电。经试验TL431的K端电压在基准点上下变化3mV时，TL431状态就可翻转，因此在本电路中充满电时的电压误差不会超过±6mV，符合锂电池在恒压充电时的要求。
电路中绿色发光管作为电源指示，红色发光管为充电指示，充电时常亮，电池充满后随着三极管C2238的不断导通和截止而闪烁。
调试时在输出端并接上5.1kΩ电阻，1000μF电解和数字电压表，调整W使三极管C2238在4.15V刚好截止即可。
