充电板由触点移动版、固定板、压板组成,下面来介绍制作方法。
一、触点移动版
1.用2块30mmx14mm覆铜板,厚度1.5mm(覆铜印制板),如下图所示,左右对称。即2块尺寸相同方向相反,按照尺寸开孔。

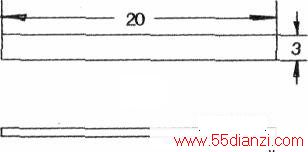

2.移动板的触点制作,用约20mmx3mm磷铜皮2片(也可拆自小型继电器簧片),在簧片的一端用焊锡制作一个接触点,触点长度约3mm.如下图所示。

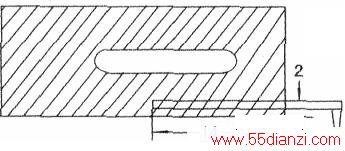

3.将磷铜皮一端(约3mm)按下图尺寸焊接到覆铜板上,下图左右2块作为触点距离调节用。
二、固定板

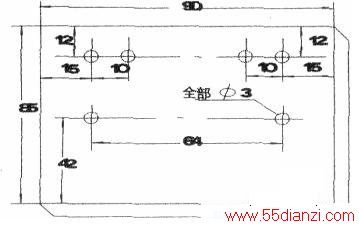

用厚度约lOmm.长度90mm×85mm木板,如下图所示,在上面按尺寸打孔,全部孔径为3mm.在木板反面将孔径扩大,以便让螺钉沉头,使木板底部平稳。
三、压扳

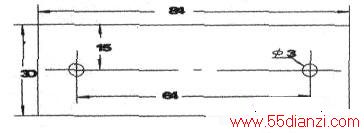

用1.5mm厚度环氧板,或其他胶木板、三夹板,如下图,这一块作为固定电池的压板。
四、组装
将2块移动板安装到吻合的尺寸上,用3mm螺钉、螺母安装上。在2块移动板的边缘焊接导线,右面设置为正极,左面为负极。
五、使用方法

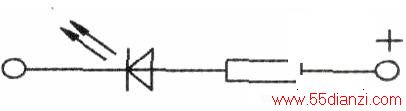

事先我们先搭接一个LED电路,电阻R可选100至200欧姆,如下图,把它接到充电板上的正负极,将电池放进压板下面,根据电池触点的距离调节移动板进行列准,当LED点亮后将螺母紧固,说明电池接好,然后可接入充电器充电.
