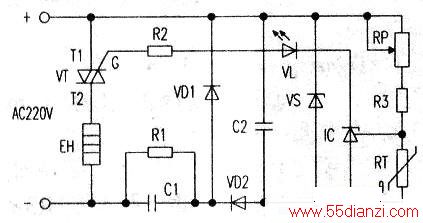

下图使用TL431的一款恒温控制器电路,电路将精密可调稳压集成电路作为电压比较器使用,可谓独具匠心!电路简洁实用,成本低廉,使用电容限流提供直流电源,具有很高的性价比,但由于与市电没有隔离,对于测温探头RT,可调元件RP等有金属结构的外露元器件一定要做好可靠的绝缘措施以防触电!如果我们提供一组隔离直流电源,或将电路的输出改为光耦输出就可以得到另外一款性能优异的隔离输出型恒温控制器电路了。不过,成本会有所增加。
