此电源有两种，输入电压不同分为12V和24V两种，输出电压均为19V。
一、12V转19V电路

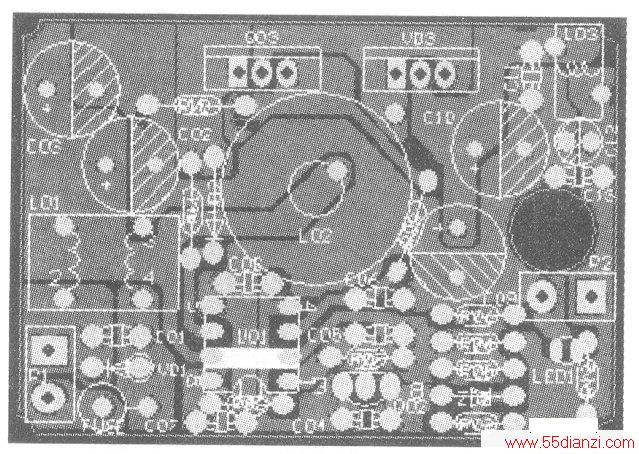

电路如上图，此电路属升压型稳压电路，采用UC3843作为控制lC，可将10.5～15V直流输入电压转换为直流19V，最大输出电流约为3A，效率在82%～87%左右。电路的原理很简单，就是通过IC输出的脉冲控制开关管Q03的开与关，将电感L02上产生的反电动势叠加到输入电压上，使得输出电压升高。再通过IC占空比的调整，得到所需要的稳定的19V输出电压。UC3843的工作频率由其4脚外接的RC数值决定，本电路约为170kHz。输出电压的数值则由其2脚外接的分压电阻的阻值决定，通过改变电阻的大小比例，就可以在一定范围内得到所需的电压了。下图为对应的PCB图。
二、24V转19V电路
电路如下图，这里的电路就是降压型的稳压器了，为了获得更高的转换效率，在此采用的是Linear公司的表贴安装产品LTC1624CS8，这是一种定频为200kHz的电路。

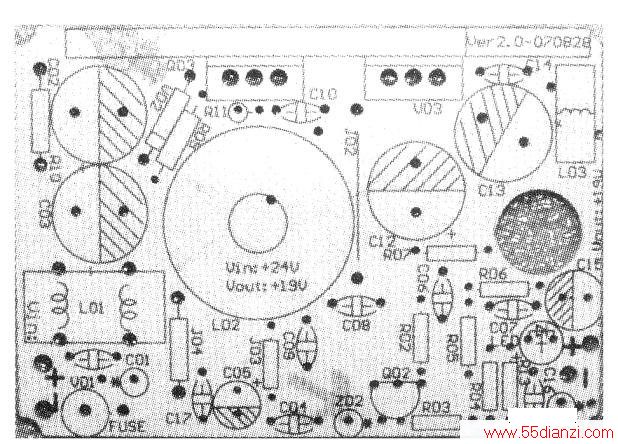

输出电压的数值则由其3脚外接的分压电阻的阻值决定。下图是电路板元件安装面实拍。
三、制作说明
具体制作时，请仔细对照电路原理图中的元件标注值，严格选用质量上等的元件，对于电阻器件建议采用五色环的，小容量电容建议使用固体钽电容。两种电路中的电感器件，除主电感L02不同外，其它两个L01及L03均相同。L01采用0.8mm线在13×7×5mm的磁芯上双绕4T，L02采用0.8mm线在18x8x7的磁芯上绕，升压电路为30T、降压电路为15T，L03采用0.6mm线在8×4×2.5的磁芯上绕8T。主开关管及快恢复二极管一起安装在经弯角处理的铝制散热片上，尺寸为55×55mm、厚度为1.8mm，并要在金属封装的主开关MOS管上安装绝缘导热片及绝缘扣，当然涂抹适量的导热硅脂也是必不可少的。
最后还要提醒大家注意，制作过程特别是焊接过程中，一定要采取良好的防静电措施，以防MOS、IC等器件损坏！
