带三色发光指示的稳压/充电电路

　　此电路除了直流稳压输出电压分四档可选择之个，还可对四节五号充电电池独立充电，做到“一机两用”。
　　
　　特点及样机指标
　　
　　本电路采用低压差稳压源和脉冲式充电线路，具有以下特点。
　　
　　1．由一枚三色LED指示工作状态：当输出端十字插中心为“+”时，LED发红色；中心为“-”时，发绿色；当遇到输出短路或电压拨动开关故障时，LED发橙色，并自动关机。
　　
　　2．电源调整管可以工作在饱和区，从而提高了电源变压器的利用率。
　　
　　3．脉冲式充电器具有高效、安全、均衡等优点，加上充电电池两端为恒压、恒流，不受市电波动影响。
　　
　　4．主电路为LM324集成电路，与分立元件相比省去了麻烦的调试手续，使产品的“一致性、可靠性”大为提高。
　　
　　样机实测指标为：1.稳压系数：1.5V、3V、4.5V、6V各档(IL=350mA)＜3%；2、纹波电压＜l0mV；3、充电电流：慢充80mA；快充120mA。　
　　

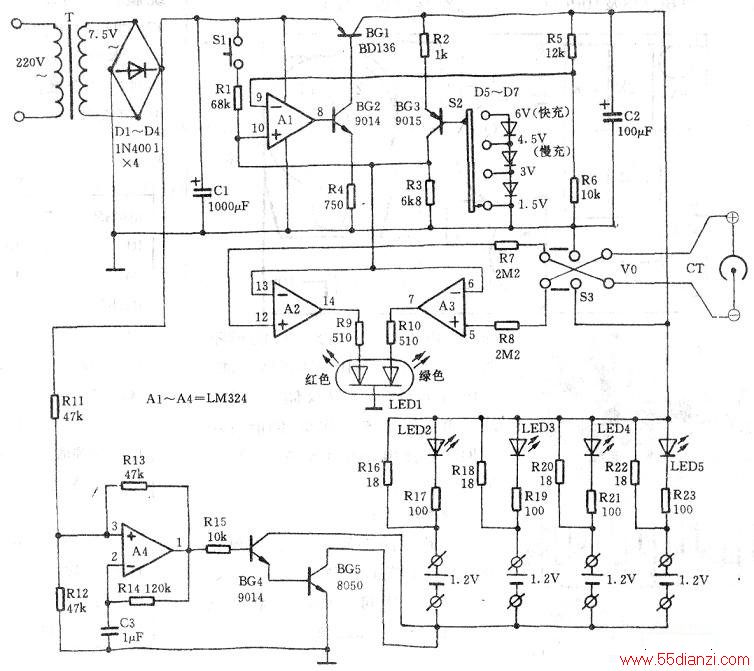

　　电路原理图如附图所示。上半部分由BG1、BG2以及运放Al等组成稳压源；中间部分由LED1以及运放A2、A3等组成三色指示电路；下半部分由运放A4以及BG4、BG5等组成脉冲式充电电路。现分述如下：
　　
　　1．稳压源。BG1为调整管，基极电源由BG2提供。运放Al为误差放大器，反相输入端接取样电压、由R5与R6分压组成。D5～D7控制BG3集电极上R3的电压作为基准电压接运放同相端。其稳压过程：按一下Sl，运放Al的同相输入端电压比反相端高，运放Al输出为高电平，BG2导通，向BG1提供基极电流，输出电压由R5、R6比值及基准电压确定。
　　
　　2．三色LED指示电路。由运放A2与A3组成电压比较器，两个同相输入端分别通过R7与R8接至输出电压V0的极性开关S3上，并与两个反相输入端上的基准电压作比较。
　　
　　通常基准电压比输出电压约低l/2，但在输出短路或S2失灵时以上两个电压均为零，故出现三种工作状态：第一种是在电压比较器A2的同相输入端接输出电压“+”。即极性开关S3朝右拨，由于同相端电压比反相端高，极A2输出为高电平，红色LED1点亮表示十字插中心为“+”；第二种是在电压比较器A3的同相端接输出电压“+”，即极性开关S3朝左拨，由于同相端电压比反相端高，故A3输出为高电平，绿色LED1点亮表示十字插中心为“-”；第三种是在基准电压与输出电压均为零时，由于输入电阻R7、R8的阻值＞R3的阻值，流出运放的“偏置”电流流过R7、R8产生的电压降也大于流过R3产生的电压降，故电压比较器A2、A3的同相输入端的电压仍比反相输入端电压高，因此两个电压比较器的输出均为高电平，红、绿LED1同时被点亮为“橙”色，表示输出短路或开关失灵。
　　
　　3．脉冲式充电电路。由运放A4以及外围电阻电容组成方波振荡器，经BG4与BG5放大，四节充电电池充电，R16、R18、R20、R22决定充电电流，IED2～IED5作充电指示。
　　
　　由于充电回路处在一个集电极回路中，故电池高、低电压互相发生均衡作用，保证充满电池性能一致。
　　
　　制作要点：图中A1、A2、A3、A4是四运算放大器LM324，为双列14脚封装，三极管BG1、BG2要求hFE＞100，BG1需装20×l5×2立方毫米铝散热板。
