无触点全自动延时交流稳压器

　　无触点全自动延时交流稳压器是指用双向晶阔管代替继电器，相对于继电器的触点而言，电路简单，晶闸管使用寿命长，不存在接触不良、触点烧坏等现象，且质优价廉制作容易。没有触点．电压调整准确快捷，通用范围很宽：交流输入150V~280V。经过振荡稳压能输出220V电压，其中包括延时电路输出部分用双向晶闸管和继电器控制通与断。
　　
　　一、电路工作原理
　　

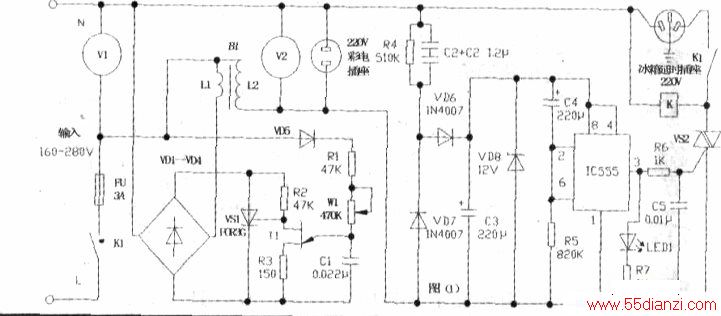

　　如附图所示。电路分两部分组成：一是市电经Bl的Ll进入VDI～VD4的全桥整流加在晶闸管VS1、VS1的导通角，受单结晶体管Tl控制。Tl、C1、Rl、R2、R3和电位器WI组成一个张弛振荡器．改变W1的电阻值可以改变振荡周期。
　　
　　当输入电压升高，加在T1上的电压相应升高，振荡加快．VS1导通角减小,Ll上电压下降，L2上电压下降．输出电压下降；反之，当输入最低电压降低到150V时，L1上的电压上升，经L2耦合后的电压也上升，这就保持输出电压恒定在220V左右，供彩电、洗衣机、冰箱之用电。
　　
　　二是延时部分，电路以555时基电路为核心，组成外围元件少，电路简洁，输入交流电经C2+C2、VD6、VD7、C3、VD8组成的降压、整流、滤波和稳压电路，获得12V平滑的直流电压供555时基电路工作．当交流电接通时，因电容C4两端电压不能突变．555时基电路②、⑥脚为高电乎．③脚输出低电平．双向晶闸管vs的门极无触发电压，则vs阻断，电源回路不通而停止供电。电源经电阻R5对电容C4充电，经一段时间C4充满电荷后．555时基电路的②脚变为低电平，则③脚输出高电平，LED1亮在经电阻R6加至双向晶闸管的门极，触发vs导通．K的线圈得电K-l触点闭合三眼插座接通输出电源（注：延时电路专供电冰箱用）。
　　
　　二、电子元件的选择与要求
　　
　　VDl~VD4和VS1的二极管、单向可控硅工作电流应根据Bl的容量确定，且要有较大的富余量，耐压均在600V以上。选用VS1时请注意：他是无指定形式的三极晶体闸流管。VD5可选用1N4007。变压器BI需可自制．如额定容量定为300W左右的交稳压器．B1的铁心截面积应为18cm2，L1、L2均用中0.51mm的高强度漆包线各绕600匝。Wl最好选用3W以上的绕线电位器。接好电路后，调整电位器W1使输出为220V．555时基电路可选用任何型号，双向晶闸管VS2应选用3A/600V型，如3CTS等系列。继电器K选阳JQC-3F型号：工作电压为220V．触点电流为10A的中功率继电器。R4、R5、R6、R7用金属膜电阻。cl选耐压630VCBB电容器．VD6、VD7选用lN4007整流二极管，VD8选12V型稳压二极管，如2CW14或2CW13．C4、c5选用瓷介电容器。
　　
　　Kl选用10A船型开关,UF选用3A熔断器；10A二眼插座专用彩色电视和洗衣机；三眼插座专供电冰箱。
　　
　　V1、V2分别为交流输入、输出o~300V交流电压表，欲改变启动延时时间，调整R5或C4的参数即可。其电容量、电阻值以图标为准．如果不能正常调节就要检查线路有无接错或元件是否正常。一般情况下，只要焊接无误即可正常工作。
