镍镉电池自动充电器电路设计与分析

镍镉电池自动充电器电路设计与分析

点击数:7837 次   录入时间:03-04 11:54:00   整理:http://www.55dianzi.com   电源类

 这个镍镉电池自动充电器,具有状态指示功能。充电时发光二极管发绿光;充满后,保护电路动作,发光二极管发红光,指示电池已充满。当电池充满后,保护电路自动切断充电电流,防止过充电。故该充电嚣出可对普通锌锰电池进行充电。
  工作原理
镍镉电池自动充电器

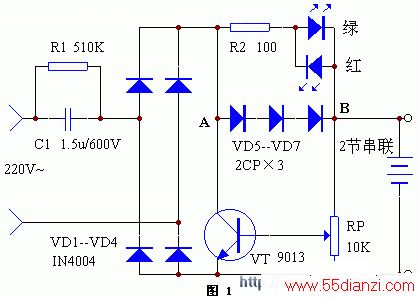

  电路原理见图1(点击下载原理图)。电容C1、二极管VD1-VD4构成降压(限流)、整流电路。由于电容的内阻很大,则输出近似为恒流,经二极管VD5-VD7给电池充电,并在VD5-VD7上产生约2.1V的电压降使发光二极管发光(绿色),作为充电指示。三极管VT和电位器RP组成自动保护电路。当电池充满后,VT饱和导通,自动切断充电电流。同时A点电位下降至0.5V左右,这时,VB>VA,使红色发光二极管发光,表示充电结束。
  元器件选择与制作
  元器件清单见下表。
 编 号名 称型 号数 量R1电阻510K/1W1R2电阻100Ω1RP可调电阻10K1C1油浸纸质电容1.5u/400V1VD1-VD4整流二极管IN40044VD5-VD7晶体二极管2CP类3

LED

发光二极管红、绿各1个2VT晶体三极管90131

  充电器调试很简单。单个镍镉电池标称电压为1.2V,当放电至1V时,就应进行充电。当充至1.35V时,基本上充满了。所以,如果同时对2节5号镍镉电池充电时,充满后,电池组两端电压应达到1.35×2=2.7(V)。这时,调节RP使三极管VT饱和导通,平时VT截止即可。如果要同时充4节电池,应重新调整RP,以改变保护电路的动作电压。因本电路和市电直接相联,调试及使用应特别注意安全。




本文关键字:电池  充电器  电源类电子制作 - 电源类
