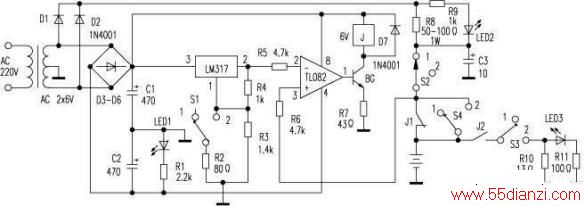

电池自动充电原理图
将开关S置于“1”的位置，电池置于电池夹中，接通电源，此时TL082的2脚电压为3V，而3脚电压小于3V，1脚输出负电压，BG 截止，J无电流流过，常闭接点J1闭合，电源通过R8、S2、J1对电池充电。当电池电压上升到大于3V后，TL082的1脚输出电压为正，使BG导通， J得电后使J1断开，充电完毕。此时TL082的3脚由R8和S2提供一个更高的电压维持J的导通，直至断开电源为止。LED2作充电指示用。
当电池充电三四次后，要进行一次放电，以消除记忆效应。放电前，先将开关S置于“2”的位置，再放入电池，接通电源。由于此时 LM317的输出电压设定为1??3V，电池电压高于此值，TL082比较后，输出一个正电压使BG导通，J得电后常开触点J2闭合(同时J1断开)，电池经J2、S3、R10放电，同时点亮LED3。当电池电压下降到近于1??3V时，TL082输出电压翻转为负，BG截止使J2断开，放电结束，LED3熄灭。
放完电后，将开关S置于“1”的位置就可以接着充电。
开关S选用具有四组接点的波段开关，R2、R3最好不用可调电阻，以免接触不良影响恒压源的电压。电容C3不可不接，否则充电完毕后继电器会出现“抖动”现象。
使用时要注意操作顺序，放入电池，并将开关S置于相应位置后，再接通电源，否则将误判为充电完毕而出现不充电的现象。
实验点评：该装置成本较低，简单易做，经实际测试后，认为它能完成其电池的自动充、放电的功能。但是，此装置还有一个小小的缺陷，那就是LED2并不能指示电池已经充满的情况。因此，笔者建议在原电路上稍加改动，通过T来控制LED2，这样，当电池被充满后，LED2即可自动熄灭。
