如果买不到隔离变压器,可以购买两台降压变压器,高压侧的额定电压应与受干扰设备控制电路所要求的电压相符;低压侧的电压不限,但两台变压器必须相同。

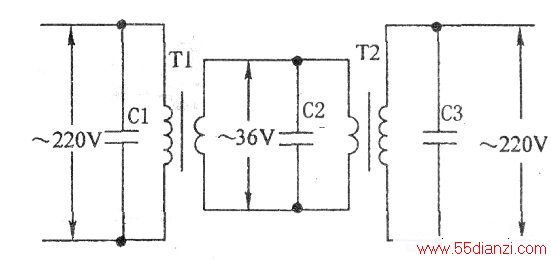

如下图所示。将两台变压器Tl、T2的低压侧对接,则变压器的输出侧和输入侧之间便被隔离了。
为了增强隔离效果,可在变压器的输入和输出侧接入滤波电容器。电容器的容量通常可取0.l~1μF;当高压侧的电压为220V时,Cl和C3的耐压应大于或等于1000V;低压侧的电压如为36V,则C2的耐压应大于或等于150V。
