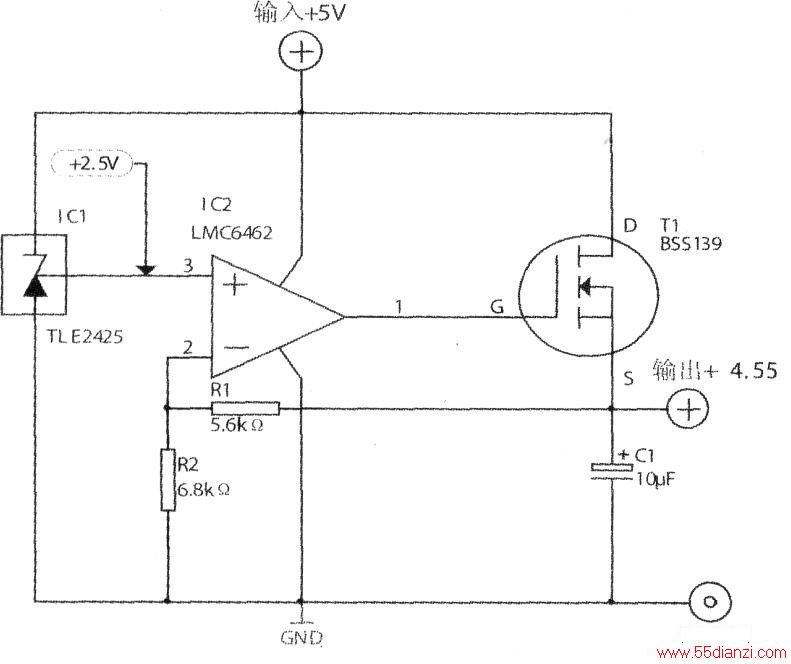

这款低压差线性稳压器(LDO)电路使用了薄型的、耗尽型的场效应管(MOSFET)来实现低压差线性稳压器的主要功能。它能做到从现有的纹波很大的5V电压中分离出近纹波很小的接近的5V电压低压差稳压)，且保证相当高的输出对输入纹波抑制能力。(还有一种办法是先升压，然后使用一个线性稳压器来逐步下调。)本制作电路原理如下图所示：电路中主要包括虚地电位器发生器TLE2425、误差放大器、反馈电阻网络等。基本工作原理是：TLE24125为单电源运放LMC6462提供2.5V精密偏置，系统加电，电路开始启动，恒流源电路给整个电路提供偏置，IC1基准源电压快速建立，输出电压随着输入电压不断上升，当输出电压即将达到规定值(4.55V)时，由R1、R2组成的反馈网络将得到的输出反馈电压送到IC2(2脚)，此时误差放大器IC2将输出反馈电压(2脚电压，2.5V)和基准电压(3脚)之间的误差小信号进行放大，再经调整管BSS139(T1)进行调整，当BSS139的G极的输入信号<VT(沟道夹道电)，其漏源之间的夹断电阻将不断变化，从而形成负反馈，保证了输出电压稳定在规定值上。C1的主要作用是滤除交流成份，同理如果输入电压变化或输出电流变化，这个闭环回路将使输出电压保持不变。
本电路输入电压5V，输出电压4.55V，电路中采用是一种NMOS场效管器件BSSl39，使用时栅极正向偏置，10rnA的负载，测量FET电阻是38Ω。
