自制镍氢电池组充电电路

　　这款充电电咱专门供几种摄像机的镍氢电池组充电。充电数据：电池组电流容量跟充电电流的比为10：2，电池组电压跟充电电压的比为1：1.5左右，充电时间为5小时，电量足，电池亦无发热现象。
　　

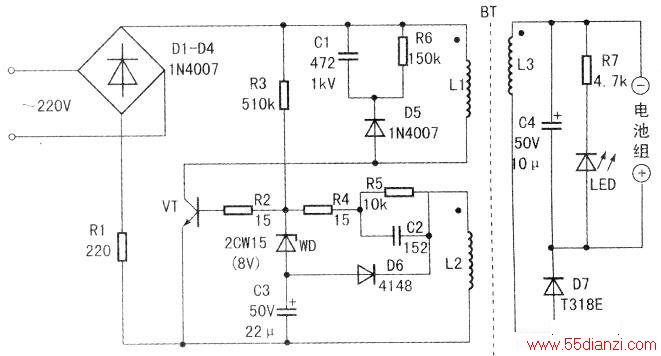

　　电路如附图所示，市电经D1～D4整流后产生200V直流电压为VT、C1、C2、R5、R6、L1、L2等组成的振荡电路供电．BT次级L3产生的脉冲电压经D7、C4整流升压可获得18-19V直流半波电压，电流在500至600mA左右为宜，可直接对12V2000mAh左右的镍氢电池组充电。BT可用日光灯电子镇流器上拆下的E型铁氧体变压器自绕：L1用巾0.18线绕120圈，L2用φ0.18线绕10圈，L3用φ0.26线绕25圈，VT可用C2271、C1507、或3DA87EBVceo≥350V的三极管，C1、C2用瓷片电容，R用1/4W电阻，二极管均按图所标选，输出电压大小可调整L3圈数，焊接制作无误即可使用。
　　

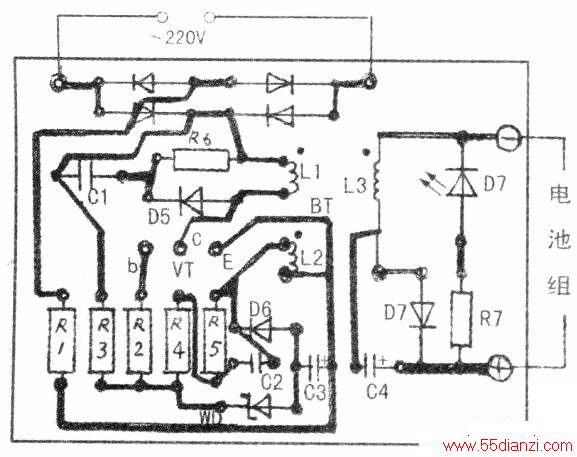

　　印制电路板可参阅附图设计制作（变压器不在印制板上）。
