太阳光发电的利用-蓄电池与充电电路

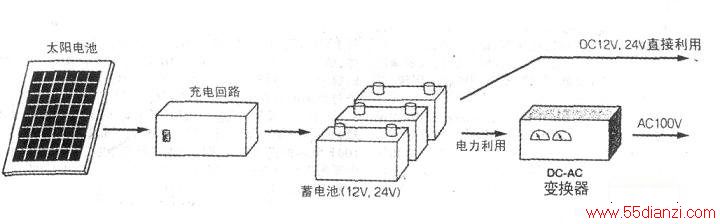

　　对于这种变化不定的电能的利用，用蓄电池储存白天所发电能，夜间用蓄电池供应电能是有效的办法，下图是该系统结构。下面介绍从太阳电池取出最大电能的充电控制电路。

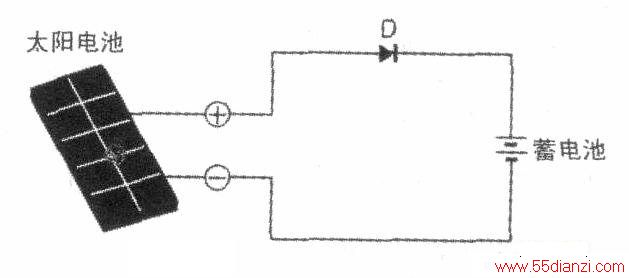

　　(1)仅用一只二极管的电路最简单的充电电路如下图所示，仅用一只防逆流二极管与蓄电池串联。这种方式虽然简单，但必须使太阳电池板的电压与蓄电池电压匹配。太阳电池的最小单元的电压约0.5V，实际的太阳电地板是多个单元串联并封装在一起的，图3电路的太阳电池板电压应与蓄电池最大充电电压相同。

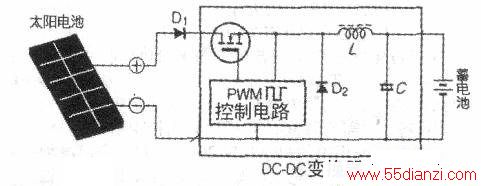

　　(2)提高效率的充电电路如下图所示，在太阳电池板和蓄电池之间插入DC-DC变换器，太阳电池板和蓄电池的电压差异用DC-DC变换器来协调。该电路可以控制太阳电池板开路输出电压的80%，实现高效率的充电。

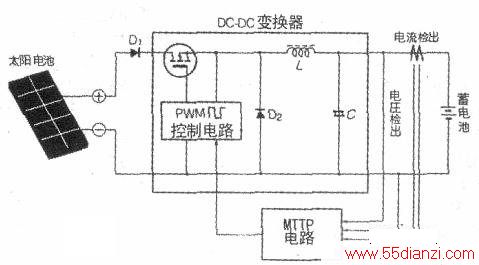

　　效率更高的充电电路如更好图所示，即具有最大功率点跟踪(MPPT)的高效充电电路。该电路检测太阳电池板输出电压和电流，以跟踪最大的发电输出（电压×电流=发电电力）。为了计算电力，这种电路耍用到微处理器。
