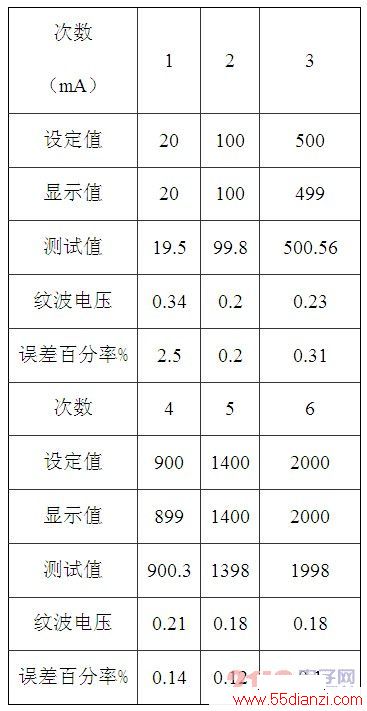

表1 显示值与测量值对照表(RL=5Ω)

一种基于单片机的数控直流恒流源的设计

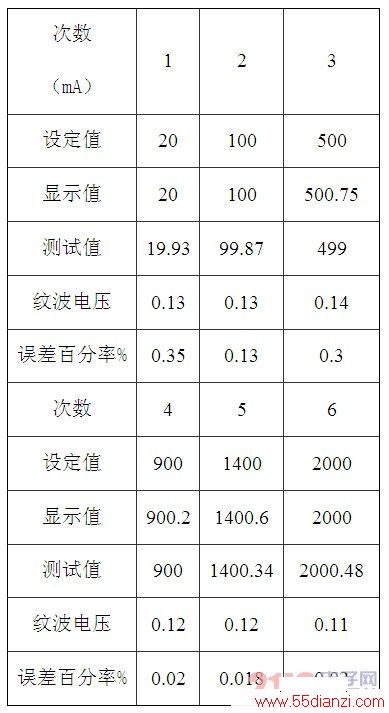

当改变负载电阻(RL=20Ω)时对恒流值的影响,其测试数据如表2所示。

表2 当RL=20Ω时,测试数据记录表

一种基于单片机的数控直流恒流源的设计

4.3 误差分析

从测量结果来看,系统的误差主要来源于:

⑴ 运算放大器和MOS管的电流放大倍数不够大或者不稳定;

⑵D/A 转换器和A/D转换器存在一定的量化误差;

⑶取样电阻可能因温度的变化引起了误差;

⑷基准电压的稳漂引起的误差。

5 结论

本文是以AT89C55单片机为核心控制部件,通过由运算放大器和功率放大电路组成电流负反馈系统,来完成输出电流的控制和恒定,从而提高了系统的精度。它的输出电流可在0.02~2A之间变化,随负载和环境温度变化较小。该系统电路简单、成本低、功耗小、可靠性高,具有较为广阔的市场前景和应用价值。
