数显1～9V稳压电源附加装置

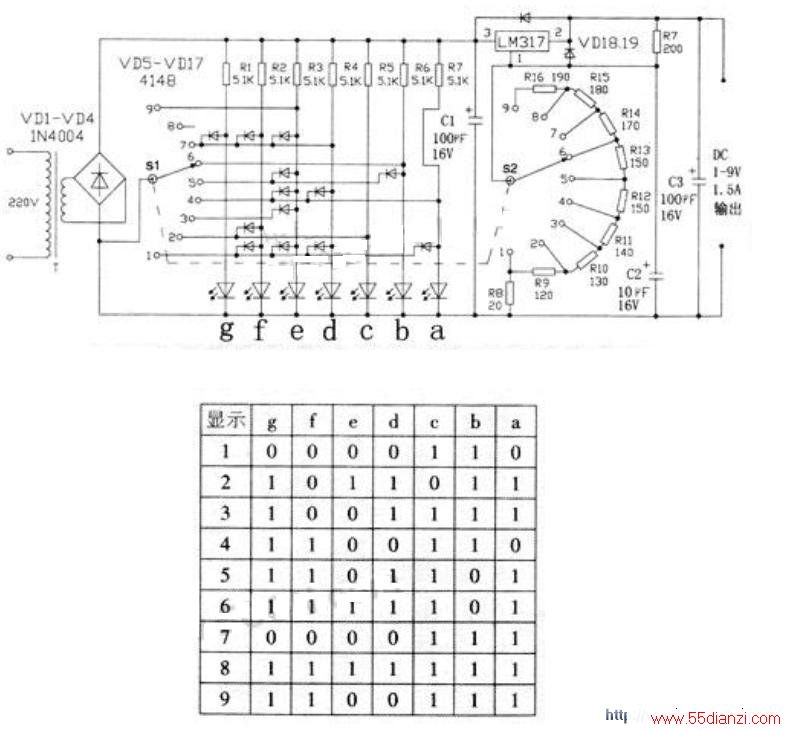

　　这里介绍的数显1～9V稳压电源附加装置见附图。根据需要该稳压电源可输出DC1～9V（共九挡），并选用红色的一位LED数码管显示1～9的输出电压值。LED数码管7段显示编码见附表，其编码由S1和VD5～VD17完成（表中“1”表示亮，“O”表示灭）。（注：数码管选用共阴连接，切记!）S1、S2可用波段开关改制，因线路简单。调试方法不多述。只要按图中的接法，一装即成。
