一种简单的正、负电源电路

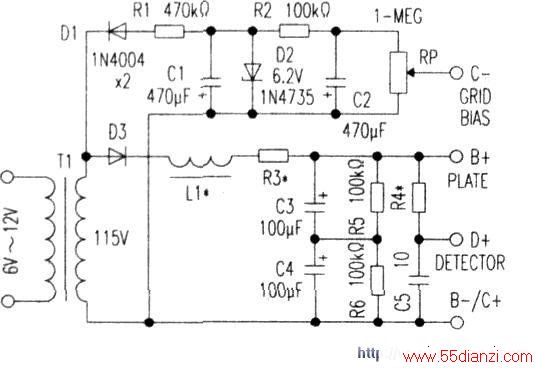

　　附图的正、负电源是由两组各自独立的电源但共用变压器的一个绕组组成的电路。该正、负电源命名为B+和c-电源。c-电源是负电源。其输出可调为0-6.2V（不提供输出电流）；B+电源是正电源，其输出电压为+90V。以下分别讨论其电路组成。

　　1.c-电源C-电源是负电源即贫压输出。由附图看出，c-电源由二极管D1整流R1、C1和R2、C2的两个滤波网络作滤波，电阻R1降压、限流以保证稳压管D2（6.2V）正常丁二作。在电源的输出端并联-电位器RP，调节RP可得可调的输出电压（O-6.2V）。

　　2.B+电源B+电源是正电源即正雎输出。工作时，由二极管D3整流，电感L1、电容C3、CA.滤波后。

　　从B+端输出正电压。电路中的R3、R4可选择不同的值（0.5～2.5kΩ、5～18kΩ）。可从B+和D+端输出自己所需的输出电压。电容器C5为D+端的旁路电容器。

　　现在介绍一下B+电源中R5、R6的功能。在B+电源中，因B+的输出电压较高，在R3的右端加一只电解电容滤波时。其电容器的耐压值应为100V，鉴于耐压100v的电解电容器难于获得，所以用了两只100μF／50V的电解电容器串联取代单只50μF／100V的电解电容器。电阻R5、R6分别与C3、C4并联。其目的是使C3、C4的耐压值平衡而加上的。

　　滤波电感L1，是利用电子管收音机音频输出变压器的初级线圈代用的，以保证B+电源滤波所需的电感量。

　　C-、B+两组电源的输入交流供电用变压器T1同一组115V的交流供电的。变压器T1是115V／6V的电源变压器，将T1的初次级反向使用的。

　　所以该电源工作时，变压器T1的输入端应加6V的交流电压，电路才能正常工作。制作时。绕制一个220V／115V的降压变压器，代替图中的T1，即可使电路正常工作。

　　如果要求C-、B+电源提供一定功率输出。变压器的次级线圈应选择较粗的导线绕制，此时C一电源中的电阻R2和RP电位器的阻值均应大大降低；对B+电源也应使R3、R4的阻值相应调整；电感L应重新绕制（用较粗导线）等。

　　如果要求C-、B+具有稳压输出。则应附加相关的稳压电路，总之，设计电源时，应根据需要。在整流滤波之后。应附加相关的功能电路。才能使电源达到需要的应用要求。
