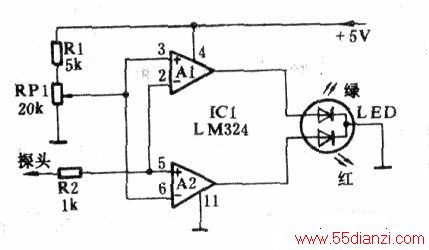

本文介绍一种简单的逻辑笔（亦称逻辑电平测试器）电路。这种逻辑笔电路（见图）可用来对遥控系统中数字信号电平的高低和脉冲信号的有无进行准确的检测。IC1使用四电压比较集成电路LM324中的两个比较器。将Al和A2同相输入端和反相输入端彼此相连，接成两组输入端。一组接Rl和RP1组成的分压电路，作门限基准电压输入端。调节电位器RP1，可使门限电压在0V～4/5vDD之间变化，以适应对DTI_、TTL或CMOS等逻辑电平的选择和测试。另一组输入端经R2耦合接被测点。由电压比较器的工作原理可知：当同相输入端电位高于反相输入端电位时，比较器输出高电平，反之，当同相输入端电位低于反相输入端电位时，比输器输出低电平。若被测电平为高电平（与RP1设置的门限电压相比较），Al的②脚电位高于③脚，①脚输出为低电平，复合发光管LED中的绿管截止不亮。同时，A2的⑤脚电位高于⑥脚，⑦脚输出高电平，红发光管导通发光。同理，若被测点为低电平时，①脚输出高电平，⑦脚输出低电平，绿发光管点亮，红发光管截止。如果输入端为脉冲信号，Al和A2就轮流输出高电平或低电平。脉冲频率较低时，可看见红、绿发光管交替闪亮；频率较高时，发光管呈桔红色，指示被测点有脉冲信号。
