手机恒流充电器的制作

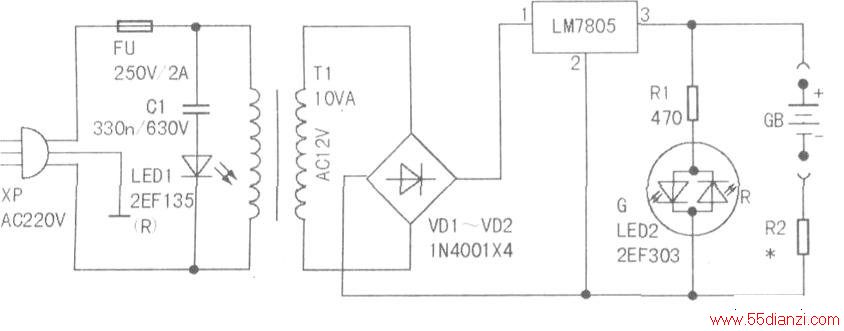

　　电路原理如图所示。特点是电路简单、成本低、无高频辐射、工作稳定，可代替成品手机恒流充电器使用。

　　220v交流市电由电源插头XP引入，经保险FU加至电源变压器T1初级，次级输出12v交流电压经VD1～vD4整流，三端稳压器LM7805稳压后供电池GB充电用。LED1足电源指示管．C1是降压电容，其容量在220nF～470nF：范围选用，容量大LED1发光强，耐压不小于400V。LED2使用双色发光二极管2EF303，其中绿(G)作稳压输出指示．红(G)管作电池极性反接报警指示。

　　由于LM7805输出电压稳定为5v．所以充电电流IGB=IR2，若R2取值不变，则IGB就是恒定的，当被充电池容量已知时，R2可用下式计算：R2=5v／(电池容量／预计充电时间)，比如NECP688手机电池型号为P688CN12．公称容量为1220mAh．预设充电时间为8小时．R25V／(1220mAh／8h)=5V／1525mA：328Ω，电阻功率P=IIR，功率太小电阻要发热。下表给出部分TCL镍氢电池参数，供参考。由于新型锂电池充电采用光恒流方式，故本充电器只适用于镍氢及镍镉电池。

电池型号 公称电压(V) 公称容量(mAh) 最低容量(mAh) 待机时间(h) 适配机举例 168AN85 6 850 ≥800 16 摩托罗拉8900／168 168CN12 6 1200 ≥1150 23 摩托罗拉8900／168 168CN16 6 1600 ≥1550 31 摩托罗拉8900／168 G87AN85 6 850 ≥800 80 摩托罗拉G87C G87CN12 6 1200 ≥1150 115 摩托罗拉G87C： G87CN16 6 1600 ≥1550 150 摩托罗拉(387C： 388BN85 6 850 ≥800 49 爱立信398／388／237 388CN12 6 1220 ≥1150 70 爱立信398/388/237 788N80 4.8 800 ≥750 54 爱立信GF768／788 G500AN85 4.8 850 ≥800 38 松下G500 P688CN12 4.8 1220 ≥1150 38 NECP688 881ON60 3.6 600 ≥550 120 诺基亚8810 908BN70 3.6 700 ≥650 83 博士908 C2588N70 36 700 ≥650 103 西门子C25／C2588 828DN70 36 700 ≥650 110 飞利浦828 S600BN10 3.6 1000 ≥950 56 三星SGH600
