常规串联型稳压电源的不足之处，在于调整管的驱动工作电压必须高于输出电压，这就导致调整管ｃ、ｅ极压差较大，因此损耗相当一部分的电源功率，降低了效率。例如某黑白电视机的１２Ｖ稳压电源输出电流为１Ａ左右，调整管压降为７．５Ｖ，则调整管上功率损耗达７．５Ｗ。不但效率较低，而且成为一个热源，要用大面积散热器对调整管进行散热。针对以上不足，笔者设计了一个高效串联型稳压电源，供大家参考。

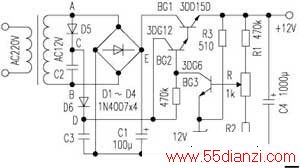

电路见下图。它是利用倍压整流电路来提供驱动电路所需的工作电压，使调整管（ＢＧ１）两端电压差降低到接近它的饱和压降，从而使调整管功耗降低，大大提高了稳压器的效率。
为了提高电路效率，Ｅ点电压取得较低，一般比输出电压Ｖ０高出１Ｖ即可，但是必须做到交流电源电压最低时也得保证ＶＥ＞Ｖ０＋１Ｖ，否则不能获得额定输出电压。
