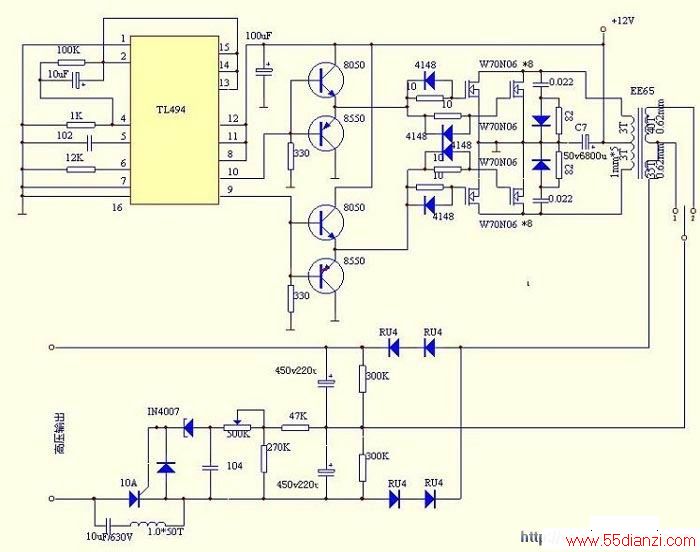

该电路将12V电源逆变成高压输出 调试这个电路在时候请注意安全 请将这个电路做为逆变方面的研究,不要使用这个电路进行非法活动。 这个电路用到的元件都很普通,震荡由TL494完成,经过三极管的图腾转换驱动场效应管,变压器的匝数参考图中的数值,电路中未做上开关,实验的时候别忘记加上去
本文关键字:制作 逆变电源 电源类,电子制作 - 电源类
