简易镍镉电池充电装置

　　经验表明，对于镍镉电池的快速充电不能单纯依靠加大电流来实现，因为在“快充”过程中产生的大量气体和热量对电池产生疲劳性损伤。如果在电池充电的过程中，经过短时间的停充，再让电池大电流放电，电池内部的各种极化现象将会迅速消失，使得快充过程得以持续。本文介绍的这种电路就是基于这一思路而设计的。
　　工作原理

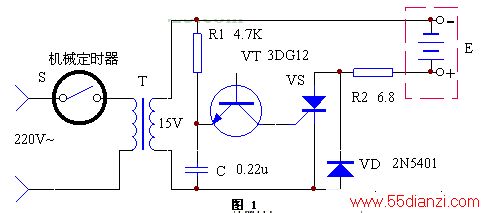

　　该装置电路原理见图1（点击下载原理图）。220V市电通过机械定时器S加到电源变压器T的初级线圈两端，于是在次级线圈上感应出15V左右的交流低电压。由电阻R1、电容C及晶体管VT构成一个雪崩触发器，电源通过R1向C充电，当C两端的电压上升至VT的雪崩电压时，VT导通，导致单向可控硅VS触发导通，因而形成镍镉电池的大电流放电，下半周时，VS截止，由二极管VD整流，R2限流对镍镉电池充电，形成图2的工作曲线。
　　元器件选择与制作
　　元器件清单见下表。


编　号 名　称 型　号 数　量 R1 电阻 4.7K 1 R2 电阻 6.8Ω/2W 1 C 涤纶电容 0.22u 1 VD 晶体二极管 2N5401 1 VT 晶体三极管 3DG12 1 VS 单向可控硅 3A/50V 1 T 电源变压器 12－15V　5－10W 1 S 机械定时器 t≥45分钟 1

　　S采用电风扇用的60分钟机械定时器，当然用其它的定时装置也可以，其时间以不小于45分钟为宜。
　　本装置可同时对1－6节5号镍镉电池充电（由于充电电压较高，故有一定的恒流作用），由于采用了定时器，故可以避免过充。本装置对因长期使用容量下降的电池有一定的恢复作用。
