LT1083构成的大功率工业用电源的整机稳压电路

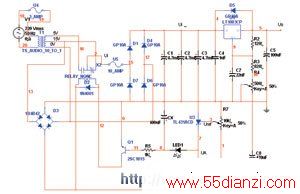

图1是UO=12V，IO=5～7A的大功率工业用电源的整机稳压电路。补偿绕组为5V，可根据工作环境的要求进行合理设计，U2设计为15V。在正常工作时，电源电路输入经继电器J与变压器输出2相连，经整流滤波后，Ui=15.8V。当输入电压在10%的正常范围内波动时，输出电压U0能够很好的稳定在12V。当输入电压急剧下降并持续波动时，取样电路经VD5～VD8，C6、RP、R3、R4对电源取样，当IC2的1脚Uref端小于2.5V时，IC2截止；UA升高，电源经R5VD10使三极管VT导通，继电器吸合，输入与3脚相连；补偿绕组接入，使Ui保持15V以上，再经LT1083稳压后输出12V。当Ui升高后，IC2导通，但由于CX的作用，会维持三极管Q1继续导通数秒后再截止，避免输出急剧波动。Q1截止后继电器释放，输入与2相连，使稳压电源回到低压差状态运行，降低了IC自身的功耗，减少发热量，增大可靠性，提高电源的效率。
