廉价有趣的分体式电子生日蜡烛

　　这种电子生日蜡烛显着特点在于：用火点亮，用嘴吹灭；成本低廉，简单易制。能为你的生日增添喜庆气氛。
　　
　　电路原理
　　

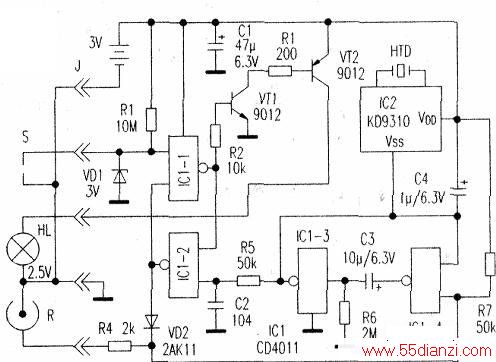

　　下图为电子生日蜡烛电路原理图，它采用分体式结构。接插件J右边的电路为烛座内的控制电路，J左边的电路则全在烛体内。本蜡烛不设置电源开关，而是利用接插件J对电源进行控制。平时不用时烛体与烛座分开，使用时将烛体插接在烛座上电源即接通。IC1为CD-4011四2输入与非门，其中IC1-1和IC1-2构成R-S触发器，IC1-3和IC1-4构成单稳触发器。IC2为音乐集成电路KD9310，其内部储存有“视您生日快乐”乐曲。烛体顶端的照明电珠HL作为蜡烛的“火苗”，S为火焰传感器，R为气动开关。

　　
　　使用时，把“烛体”通过接插件J插在“烛座”上。插好后，电源的地线接通，电源也就接通。在接通电源的初始阶段，单稳触发器的IC1-3的输出端输出高电平，音乐集成电路的负电源Vss端处于高电位，IC2不能工作，压电陶瓷蜂鸣器不发声。由于电源刚接通时C2上电压为0，故初始阶段R-S触发器的ICI-2的输出为高电平，ICI-l的输出为低电平；复合管VT1和VT2均截止，照明灯HL不亮。当用点燃的火柴或燃气打火机烧烤传感器S时，S接通，R-S触发器的状态发生翻转，IC1-1的输出变为高电平，IC1-2的输出为低电平。三极管VT1和VT2相继导通，照明灯HL得电点亮，喻意蜡烛已经点燃。
　　
　　此时，即使将火焰撤离开s传感器，R-S触发器的输出状态仍保持不变，蜡烛持续点燃。HL点亮后，若是向气动开关R用力吹气，R开关即发生晃动，且可能在一瞬间导通，．使单稳触发器的输入端获得一个触发脉冲，单稳触发器进入暂稳态。暂稳时段ICl-3输出为低电平，使R-S触发器清零复位，三极管VT1和VT2截止，照明灯HL熄灭。与此同时，ICI-3的低电平使IC2有了电源通路，音乐集成电路开始工作，并由蜂鸣器HTD发出“祝您生日快乐”的音乐弦律。在无火种无法点燃的情形下，也可采取用手触摸s电极的方式点亮蜡烛。
　　
　　为了避免未“点燃”蜡烛就奏乐，设置了VD2作单稳触发器的钳位二极管。稳压二极管VD1是为防止使用电子式打火机产生的高压损坏集成电路，可起电路保护的作用。
　　
　　制作调试
　　
　　本制作成功的关键在蜡烛的烛体部分+，可依照下图提供的装配示意图进行结构设计制作：在小电珠的底端焊上一根细长的小弹簧（可用废弃的转轮式打火机内的弹簧替代）；传感器S用两根双金属片构成．只要点火加热s就接通，使电珠HL点亮；气动开关R由触环与触块（即电珠底座）构成，触环与触块的间隙保持卜1.5mm。显然，用嘴吹风，电珠底座在弹簧的支撑下晃动，触碰了触环，单稳电路即受触发，使HL熄灭并使IC2奏乐。电路的调整只需调整R6，使其奏乐时间满足要求即可。
