实用经济的音乐门铃

　　这款音乐门铃效果满意，声音宏亮、动听、优美。它不像一些门铃，需要经常更换干电池，显得更加实用、经济、省电。现将制作方法介绍如下。
　　
　　一、元件的选择
　　
　　制作音乐门铃，主要需要三种元件，以及一些电线。
　　
　　1．电源：采用手机充电器，输出直流电压为6.5V。元宵节用的音乐塑料彩灯采用三节5号干电池供电，每节1.5V，理论上三节计4.5V，用DT-890B数字万用表实测为5.2V。手机充电器输出直流电压用DT-890B数字万用表实测，基本与标称符合。若选用输出直流电压为4.5V的手机充电器，由于线路的损耗可能不能驱动音乐芯片发声，实践结果确实如此。因此要用5.0—6.5V手机充电器，由于5.0V只有一只，目前正在使用，所以选择6.5V。
　　
　　2．音乐芯片：音乐要求喜庆、吉祥，声音优美、听起来心情舒畅。笔者采用元宵节音乐塑料彩灯中的音乐芯片。因为该芯片大多采用国内流行的歌曲，如恭喜发财、好运来等。音乐芯片线路结构如上图、下图中虚线框所示。
　　
　　3．按键开关：要求用手按键时接通电路，松手后中断。由于有的人快速按键，芯片刚发出声音，音乐立即中断。为了能使声音播放时间长一些，最好采用延时按键开关或触摸式延时开关。
　　
　　二、安装要求
　　
　　按键开关必须安装在住房的门边易看到、手能伸到的地方。音乐芯片可以安装在房屋内的任何地方。手机充电器可安装在屋外，也可安装在屋内．或者直接插在220V交流电的插座上．具体可以根据原有交流电实际线路进行确定；但输出端～般需要剪断并加延长线后进行连接。
　　
　　三、线路安装
　　
　　利用以上三种元件以及一些电线，具体线路安装有两种方法可供选择：
　　

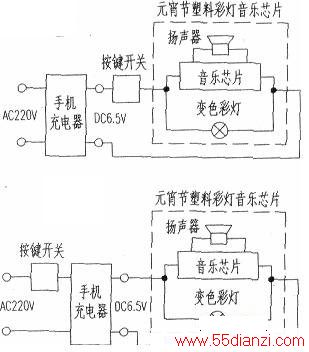

　　1．第一种线路连接方法如上图所示。此种方法手机充电器与220V交流电连接，手机充电器输出6.5V直流电压经过按键开关接通后，使扬声器发出声音，同时变色彩灯发出亮光，变换颜色。由于输出直流电压只有6,5V，因此对按键开关质量要求低、安全，不需要耐高温、耐高压的开关；但手机充电器时刻处在待命状态。实践结果，若变色彩灯损坏或断路，扬声器不能发出声音。
　　
　　2.第二种线路连接方法如下图所示。按键开关直接与220V交流电连接，只有按键开关接通后，手机充电器才能输出6.5V直流电压，使扬声器发出声音，同时变色彩灯发出亮光，变换颜色。
　　
　　由于按键开关上有220V变流电，因此要求按键开关能耐高压、高温；这种方法手机充电器不处在待命状态，更节电。实践结果，不管变色彩灯是否损坏或断路，扬声器仍能发出声音。
