用CD4060设计的钟声门铃

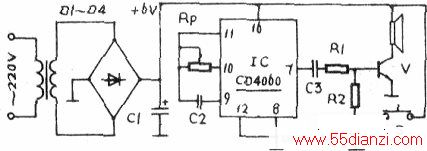

　　本文介绍的门铃，能模拟钟声．电路见下图。本电路使用的一片CD4060是CMOS计数器，内含振荡器，振荡频率由RP和C2决定。该振荡信号经内电路四分频后，由⑦脚输出，经C3耦合，由三极管V放大后推动扬声器发声。R1、R2、C4、V和轻触开关K组成受控放大器。
　　
　　当K(即门铃按钮)未按下时，V无偏置电压不工作。当来客按一下K，+6V电源迅速向C4充电，三极管V的发射极瞬时获得高电位而饱和导通，把来自⑦脚的音频信号突然放大，使扬声器发出如敲钟般的响声。然后C4上的电压通过R2和V的发射极缓慢放出，供给V一个逐渐衰减的正偏置电压，V的放大能力逐渐减小，扬声器发出的是逐渐衰减的音频信号，恰如钟声的娓娓余音。
　　
　　调节RP可以改变钟声的音色，调换不同阻值的RP，还可以模仿出脆生生的铃声效果。
　　
　　元件选择：D1～D4为1N4001，RP为10kΩ,R1=16kΩ,R2=43kΩ，C1=220μF，C2=0.01μF，C3=0.1μF，C4-6.8μF，V为9013，K为轻触开关，lC为CD4060，C3需选用漏电流较小的电容。
