这款可自编音乐的振铃器电路可将自己喜爱的乐曲或自编的曲子逐个音符输入，一共可输入二十五个音符。每当来电话时，电路便被触发，短曲循环放音。摘机乐声立即停止，始终不摘机，则乐曲在30—40秒后自行停止。

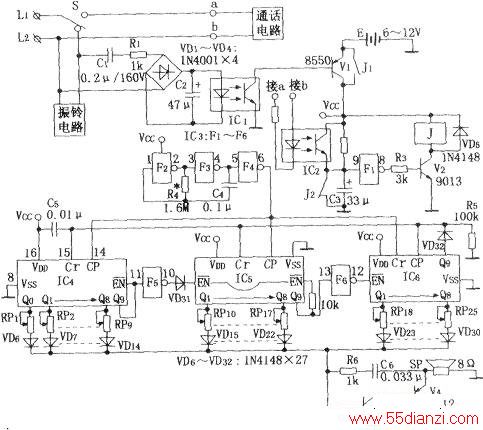

工作原理：图中，L1、L2为电话外线，S为话机的叉簧开关，挂机时，S将外线接至振铃电路。当有电话打进时，交流振铃信号经C1、R1降压，VD1～VD4整流，C2滤波后得到直流电压，使光电耦合器IC1内发光二极管发光，光敏管及与之复合的三极管V1导通，给后面的音乐振铃及延时电路供电。F1一F6是IC2的六个非门，其中，F1和R2、R3组成一个简单的定时电路。
—开始，由于J2闭合，F1输入端为低电平，输出高电平，V2饱和，继电器J吸合，常开触点J1闭合，常闭触点J2断开，C3经R2被充电，F1输入端仍为低电平。当1秒的振铃信号过去后，J1自锁，电路工作。随着C3的充电，F1输入端电位渐升，约半分钟后，达到1/2VCC左右的CMOS门转换电压时，F1输出翻转为低电平，V2截止，J立即释放，J1断开，整个电路失电。同时，J2闭合将C3上电荷迅速放掉，以备下一次振铃时延时准确。
如果未等到定时结束就摘机，则S将外线接至话机的通话、发号电路，线路电压变为10V左右，由a、b点加到光耦IC2，IC2内光敏管立即导通，F1输入端变为高电平，此后电路和定时结束一样的程序工作。
非门F2、F3和R4、C4组成一个方波振荡器，振荡信号经F4整形后送入三只十进制计数分频器CD4017的CP输入端。IC4．lC6三级级联组成—个二十五进制的计数分配器。电路通电伊始，C5、R5微分电路产生的尖峰波同时给104～lC6清零，Q1—Q9皆为低电平，QO皆为高电平。此时，104的EN端被Q9置为低电平，104呈允许计数状态。IC4的Q9端的低电平经F5反相为高电平加到IC5的EN端，IC5的Q9的低电平经F6反相为高电平加到IC6的EN端，所以，IC5、IC6为禁止计数状态。
随着CP端方波上升沿的输入，IC4自Q1—Q9依次轮流输出高电平，当轮到Q9输出高电平时，EN同时变为高电平，计数被禁止，同时，该高电平经F5反相变为低电平，IC5的EN端变为低电平，IC5进入计数状态，自Q1一Q9轮流输出高电平，当轮到Q9高电平时，EN也为高电平，计数也被禁止。同时，IC5的Q9端的高电平由F6反相变为低电平加到IC6EN端，IC6开始计数，Q1—Q9也轮流输出高电平，轮到Q9时，Q9的高电平经VD32同时加到IC4～IC6的Cr端，IC4一IC6同时清零，二十五级计数又从头开始……。如此循环往复，IC4—IC6的二十五个输出端轮流输出高电平。
三极管V3、V4和R6、06组成一个互补式音频振荡器，V4集电极的输出信号经R6、06反馈到V3的基极产生自激振荡，由扬声器SP发出振荡产生的音频乐声。本电路不采用数字集成电路等组成音频振荡器，而是用传统的互补电路，可免除方波音频信号生硬的数码声，而使乐声更为圆润、悦耳。104一lC6的二十五级高电平输出经RP1一RP25和VD6～VD7轮流加到V3的基极，使振荡器频率随之变化。由于RP1～RP25阻值各不相同，所以，SP便发出不同音阶的声音，形成乐曲。
元件选用与制作：IC1、IC2可用4N25、4N26等光电耦合器，IC3用CD4069、CD40106等六非门数字集成电路，IC4~IC6用CD4017或MC14017等十进制计数分频器，J用4088、4098等小型直流继电器，额定电压随电源电压而变。RP1—RP25用100kΩ可调电阻，如有意经常改变乐曲内容，亦可用25只电位器代之。VD6～VD30如改用发光二极管，则可在音乐响起的同时看到漂亮的流水闪光。电源可用4—8节大号电池串联组成。其余见图。
制作时，所有元件除SP外可焊装在一块电路板上。为保证CMOS器件安全，IC3一IC6最好用lC插座安装。
电路板置一塑盒中。如RP1一RP25用电位器，VD6。
VD32用发光二极管，则可将它们分别安装于盒盖或盒侧。扬声器位置宜在盒上开孔以透出声音。最后与电话机连好线放在一起。接线时注意b点为高电位，a点为低电位(相对于L1、L2)。
调试：(1)调整R2阻值，可使延时时间变化，一般在30—60秒间。(2)调整R4阻值，使音乐节奏更合适。(3)先将Fl输入端接地，强制J吸合，并将F2输入端接地，强迫振荡器停振，对照一台电子琴，调节RP1，记录下各音阶时RP1的阻值。然后，将各电位器调到对应所欲输入曲谱时的阻值便可。以后都可仿此调换曲调。
