如何制作红外线耳放电路

    本红外线耳机转发放大器的设计灵敏度稍低，目的是增加抗干扰能力。经实测，其有效转发距离不小于3m，完全可以满足一般家庭需要。如看电视时可作为无线耳塞使用,看足球看到深夜都不怕老婆骂了:)
电路及原理

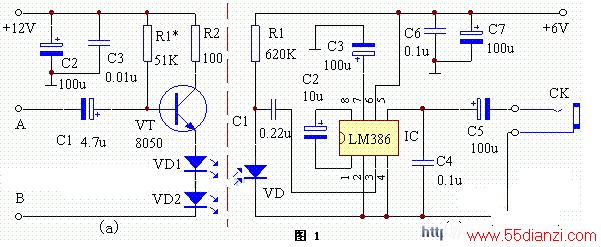

　　该转发器由发射和接收两部分构成。图1(a)为发射部分电路原理。鉴频后的伴音（音频）信号经三极管VT放大后推动红外发射管。由于发射管的发射强度与通过其电流成正比，所以VD1、VD2所发出的红外光，便受到音频信号的调制。为了防止失真，VD1、VD2要设一定的偏置。图1(b)是接收部分原理图。其电路采用一块音频放大集成电路LM386。VD为红外线接收管。当被音频信号调制的红外光照射到VD时，在其两端产生一个与音频信号变化规律相同的电信号，经C1耦合至IC，进行放大。由于IC具有功率放大作用，所以可同时供1－4副耳机收听。

    元器件选择与制作
　　三极管VT选用8050中功率管，PCM  =300mW，ICM=500mA，R2的功率不小于1/4W，VD为红外线接收管（不能用光电二极管，否则受可见光干扰影响接收效果）。
　　本转发器的调试很简单。发射部分只需调节R1使VT的静态电流在30mA左右。接收部分只要安装无误，不需调试即可工作。
　　发射部分可以安装在电视机内部，采用机内12V电源供电。信号输入A、B端，接到音量电位器两端。对于采用集成电路的直流音量控制的电话机，可将A、B两端接到喇叭两端，不过要加设一只开关，将喇叭关断（利用耳机输出插孔更方便）。调节音量，使其转发距离最远而又不失真。
　　两只发射管安装时，要考虑其辐射范围，让它们的有效辐射角度有一部分重叠
