倒计时电路采用二位数码管显示倒计时间,最长设置时间为99秒,当倒计时到“00”时会自动停止计时并通过IC音乐片1发出报警声,秒信号源利用易找到的准确度非常高的石英钟lC芯片经改装而成。

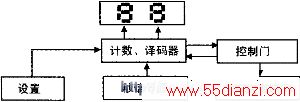

倒计时电路的原理框图如右图。

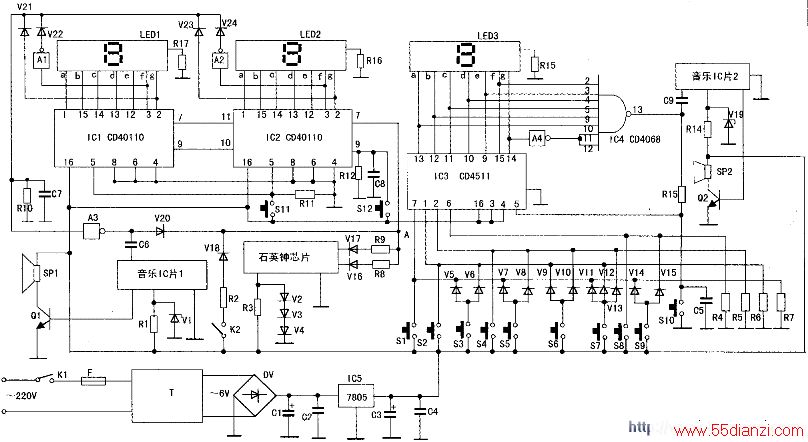

在电路下图中,由石英钟IC芯片产生标准的秒信号,V16和V17接石英钟IC芯片原线圈位置取出秒信号,石英钟IC芯片用电源电压1.5~2.5V,R3、V2、V3、V4用作稳压。
倒计数器是由二个CD401 10(IC1、IC2)组成。其实CD40110是一块集计数、译码、锁存和驱动为一体的集成电路。9脚为加法输入端,当有脉冲信号输入时,计数器做加法计数;7脚为减法输入端,当有脉冲信号输入时,计数器做减法计数。10脚为进位输出端,计数器在做加法计数时,每计满10个数后输出一个脉冲。11脚为借位输出端,计数器在做减法计数时,每计满10个数后输出一个脉冲。把10脚、11脚分别和上一位的9脚、7脚相连,可组成多级倒计数器。
CD40110的7个输出端a—g分别和LED共阴极数码管的a~g端连接,以显示计数器所计的数值。
S12是时间设置开关(设置前先闭合K1),按动S12可将脉冲送到IC2的第9脚,使ICl和IC2组成的计数器达到预定的数值。S11为复位开关,按动S11则数显为“00”。K2为停止/开始开关,最好用轻触自锁开关,接通时倒计数停止,断开则开始倒计时。
非门A1、A2、A3与V20~V24组成控制门。当IC2的第7脚每输入一个计时脉冲时,计数器做减法计数。当二位LED数码管显示“OO”时,二个CD40110的3脚(即f端)都为高电平,经非门A1、A2后都变为低电平,2脚(即g端)都为低电平,此时由V21~V24和R10组成的或门输出低电平,从而使A点为高电平,使计数器停止计数,控制门“封”住了计时脉冲,使计数器维持此状态不变,并通过C6触发音乐IC片1使SP1发出报警声。
电源电路比较简单,主要由变压器T、桥堆DV和三端稳压集成电路IC5等等元件组成。
1.电路中,数码管在共阴极用一个电阻作限流。数字变换时亮度不一样,最好去掉此电阻而在每个笔画脚都串接一个同阻值的电阻。
2.K2最好用轻触自锁开关。
3.IC4 CD4068可用4输入与非门74LS20、CD4011进行组合代换。
4.若用大型数码管则要加多驱动放大电路。
