给电话机增加振铃频闪灯功能

　　对于家里听力不太好的老年人及舞哑入或电话机所处的环境噪声较大的场所，电话机的搌铃声则几乎起不到提醒的作用。在夜深入静的晚上，电话机的振铃声传得比较远，还会吵得邻居及家人睡不好觉。为此笔者仅用几个元件，利用电话机本身的振铃电路，制作了一款振铃频闪灯，较好地解决了这些问题。
　　

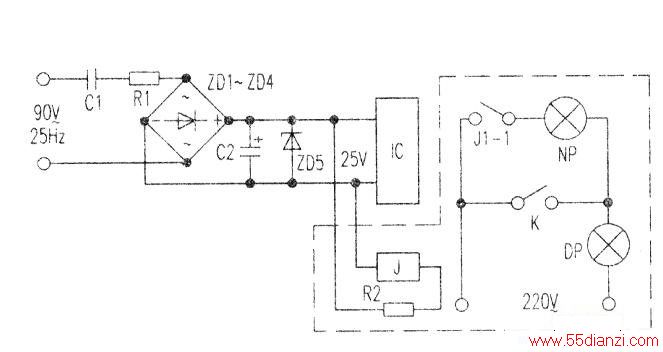

　　具体电路见图：虚线框内的元件为增加的，虚线框外为电话机本身的振铃电路。’当电话呼入时，交流振铃信号经过电容Cl隔直、电阻Rl限流、ZDI~ZD4桥式整流、电容C2滤波、ZD5稳压后，输出一个比较稳定的25V直流电压，供后级振铃电路工作。同时一部分电压通过外接连线加到继电器J上，使其动臂J1-1吸合，220伏交流电通过J1-1和灯泡DP使氖泡NP发光b -定时间内起辉器氖泡NP里的触点吸合、断开，灯泡DP就随之亮灭。对元件的选择没特殊的要求，只要接线无误就可正常工作。
　　
　　根据所选继电器J的工作电压值不同，电阻R2的阻值要有所改变。
　　
　　根据环境的不同，有两种改装方法
　　
　　一、对于电话机放在卧室的，一般晚上睡觉时都不需要振铃
　　
　　可利用卧室里的台灯，采取割断电路方法，把稳压二极管ZD5的负极送往铃流集成块IC之间的铜线割断，在割断铜线的两端及地接三根线，接到一个插孔上（最好采用收录机上的交直流转换插孔），然后把插孔固定在电话机旁边，再把继电器及R2装入台灯（如图示），取两根长度适宜的导线，并在两端接上插头备用。在晚上睡觉前，把两个插头分别插到台灯与电话机的插孔上即可。当有电话呼叫时，电话机不振铃，台灯会自动一闪一灭地发光，人们就知道有电话打进来了，此时打开台灯电源开关，台灯不再闪烁，处于常亮状态。在白天，再把电话机上的插头拔下，又可正常振铃了。
　　
　　二、对于电话机放在客厅或环境噪声比较大的场所
　　
　　采用并接的方法，在稳压二极管ZD5的两端分别并接一根线，把线的男一端接上一个插孔，并固定在电话机旁边，然后用做好的连线，把所附加的电路连接上，这样当有电话呼叫时，除电话机本身能发出振铃音外，灯泡也频闪发光，使人一目了然。振铃结束后，灯泡自动熄灭。
　　
　　注意事项：在改装时，把继电器、电阻、起辉器最好固定在台灯的底座内或单独设计个小电路，用电话机的直流小电压(25V)来控制交流电压(220V)，这样才没有危险。建议不要把元件固定在电话机内而采用插孔输出交流电压220V的方式控制外接灯泡。
