中置环绕音箱的升级改进

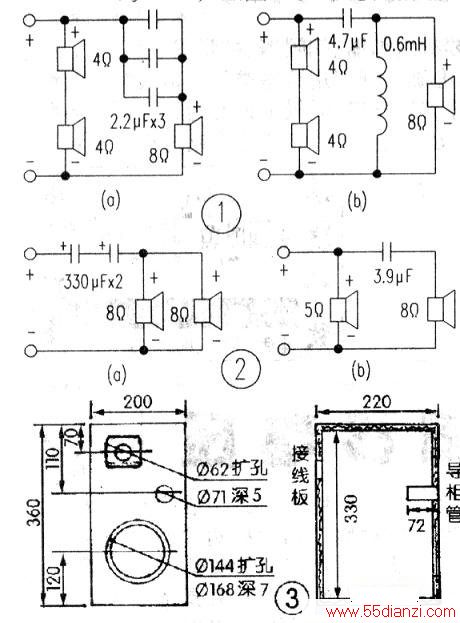

　　原中置音箱原理如图1a所示；其中低音选用两只4n单元串联。高音单元由三只电容并联采用一阶分频网络。经计算其分频点为3kHz。实际使用时，音量小时尚可。听音区较大或音量较大时，高频单元失真会增大。同时过多的中频信号窜入易使高频单元过载损坏。于是将其高频网络改为二阶分频，如图lb。
　　
　　原环绕音箱原理如图2a所示。，每路音箱由两只卫星式小音箱组成，阻抗为4Ω。实际使用时，两路音箱串联总阻抗为8Ω。重放杜比定向逻辑环绕效果足能胜任，用于AC-3节目重放明显不足。经反复查阅资料并核实计算，决定选用惠威S6.5+与其搭配。原因有三：其一，此单元频响宽，功率大，无大的峰谷点。其二，原两路环绕箱串联使用，总阻抗8Ω。用S6.5+组成的音箱串联后为lOQ，能满足原功放的要求，达到杜比定向逻辑重放时的性能指标。其三，原环绕单元功率小，但频响宽。与其搭配，环绕单。元可采用一阶分频网络，并且将分频点取得高一些。
　　
　　这样不但可简化分频网络，而且可提高高频单元的承受功率，也不会产生额处失真。实际取其分频点为5kHz，如图2b。环绕音箱经计算机调整后具体尺寸如图3所示。‘配套的主音箱‘采用双16.5cm(6.5英寸)单元，双倒相箱组合，其独特的两路半分频电路，使低频感很足，无改进必要。
　　
　　经试听，达到了原杜比定向逻辑解码重放的性能指标。播放AC-3碟片时，环绕声效果也较好。
