NICE-51-OK多功能单片机开发系统具有多种功能，且能对8751单片机进行编程，使用后感觉还可以。只是不能对AT89系列单片机编程，经查8751和89C51单片机的编程时序一样，不同的是8751RST脚电压为电源电压的一半，89C51RST脚电压为电源电压，于是对NICE-51-OK机作了如下改动，使之具有对89C51编程、擦除、加密等功能。

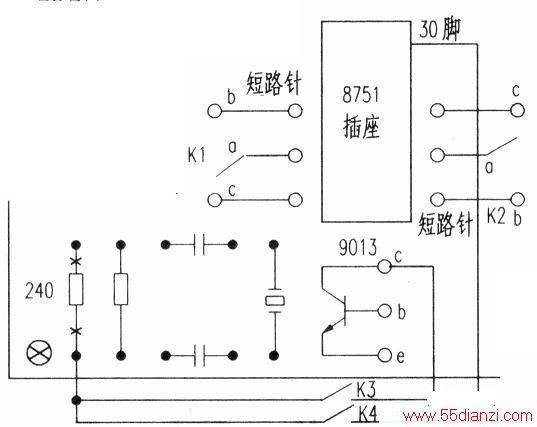

1．把开发器最左下角处的240Ω电阻剪断（见图l打×处）。
2．把固化区8751插座旁的（左右各一个）两个短路插针各焊接一个双向开关K1、K2（接法见下图）。
3．在8751插座下方的三极管（型号是9013）集电极和地之间接一个开关K3。
4．在8751插座的30脚和地之间接一个开关K4。
使用方法
把单片机89C51插到固化区8751插座上，使开关K1、K2的a、c触点接通，K3、K4断开，就可以对89C51进行擦除、编程了。89C51的擦除：依次把开关Kl、K2的a、b点接通，K3接通，K4接通，然后按相反的顺序使K4、K3、K2、Kl回复原位就行了。
为了使开发器能对89C2051、89C1051编程，制作了一个适配器，电路如下图。使用时把适配器插在固化8751的插座上，把89C2051或89C1051插在适配器的20脚插座上，然后依次接通Ka、Kb、Kc、Kd，就可对芯片进行编程、擦除，编程完毕后，依次关断Kb、Kc、Kd、Ka．取下芯片就行了。
